Замер деревянных оконных блоков (проем с четвертью)

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

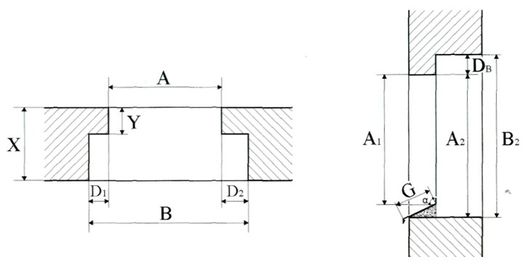

При проведении измерений замерщик обязан выполнить следующие основные замеры.

Замер окна.jpg

Перечень и количество обязательных замеров:
X - 1 замер;
А - 3 замера;
А1 - 3 замера;
А2 - 3 замера;
В1 - 3 замера;
В2 - 3 замера;
F - 1 замер;
D1 - 1 замер;
D2 - 1 замер;
DВ - 1 замер;
G - 1 замер;
Угол Alfa.jpg-2 замера. Принимается максимальное значение + 5°-10° (на прижим).
Замеры проводятся в разных местах проема. Из полученных результатов по одной и той же позиции в листе замеров указывается наименьшее значение.
При проведении измерений оконного проема необходимо произвести замеры отклонений как вертикальной и горизонтальной частей стены, так и фронтальной плоскости оконного проема, с учётом рекомендаций:

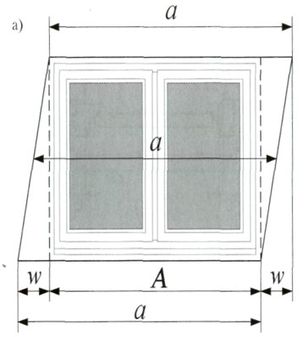

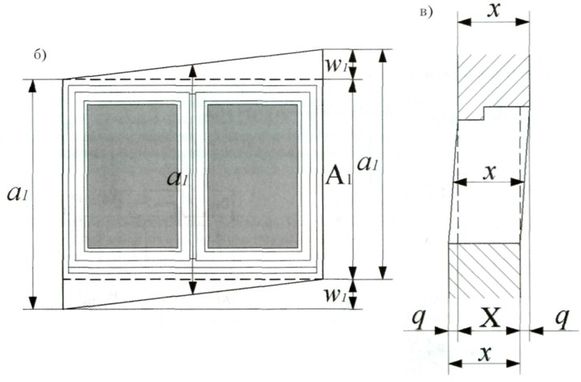

Отклонения проемов с четвертью:
а - по вертикали;
б - по горизонтали;
в - по фронтальной плоскости


Замер окна1.jpg
рис1
















Замер окна2.jpg

Замер окна3.jpg
Определение ширины оконного блока в проемах с четвертью (рис2)










Определение высоты оконного блока в проёмах с нижней четвертью (рис3)












рис4

Замер окна4.jpg
















рис5

Замер окна5.jpg

Определение высоты оконного блока в проёмах без нижней четверти

L,H- размеры коробки оконного блока;
А, A1 - размеры просвета оконного проема;
В,В1В2 - внутренние размеры оконного проема;

С, С1 - величина захода за четверть оконной коробки;

 D, D1 - размеры четвертей оконного проёма;
E, Ен, Ев - размеры монтажных зазоров;
F, F1 - размеры видимых наружных частей оконной коробки;
Р - размер высоты подставочного профиля при отсутствии его в сечении профиля;

К - размер дополнительного нижнего монтажного зазора.






Последовательность действий при замере:

1. Измерить размер Л по ширине проема. Измерения проводятся в нижней, верхней и средней зонах проема, принимается наименьшее значение (рис. 1).
2. Измерить размер А { по высоте проема. Измерения проводятся в правой, левой и центральной частях проема. Измерение проводится от верхней четверти до ниж¬ней точки (достаточно часто это изгиб отлива), принимается наименьшее значе¬ние (рис. 2, 3).
3. Измерить размер В по ширине проема и Б, по высоте проема (рис. 2 для оконных блоков с нижней четвертью) или В2 (рис. 2 для оконных блоков без нижней чет¬верти).
4. По возможности при помощи щупа провести несколько контрольных замеров четвертей.
5. Размер боковой четверти определяется:
D = (B- A)/2.

Полученное значение проверяется замерами при помощи щупа, металлической линейки. Довольно часто встречаются случаи несимметричных четвертей.

Наиболее сложным является определение размеров верхней и нижней четверти (если она есть), поскольку они зависят от конструктивных особенностей оконного проема. Размер верхней четверти не обязательно равен размеру боковой четверти. Определение размеров нижней четверти, особенно в зданиях старой застройки, наиболее трудно из-за особенностей различных конструкций оконных блоков с раздельными створками, размер нижней четверти может доходить до 200 мм и более
Как правило, величина четверти для домов современной постройки составляет 50-70 мм. Если размер четверти превышает 90 мм, то следует предусмотреть или применение расширительных профилей, или материалы для уменьшения монтажного зазора (например, опорные колодки ПВХ).

6. Ширина оконного блока (рис. 2) определяется:

L = A + 2C, где С - величина захода за четверть оконной коробки, зависящая от многих факторов:
C-S-F,
где S - высота профиля, a F- видимая часть профиля.

При определении величины С учитывают размеры монтажных зазоров Е. По ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» для деревянных оконных блоков размеры монтажных зазоров приведены на рис. 6.

При определении величины монтажных зазоров необходимо учитывать дальнейшее производство работ по устройству внутренних откосов.

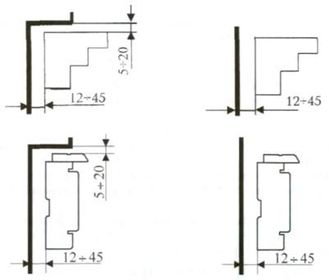

Рис 6. Размеры монтажных зазоров для деревянных оконных блоков

Zazor der.jpg












Величину F (видимые наружные размеры оконной коробки) следует выбирать исходя из сохранения архитектурного рисунка оконного блока на фасаде и, желательно, согласовать с заказчиком, но не следует принимать величину С менее 15 мм. При установке на оконный блок некоторых типов москитных сеток величину F следует выбирать в соответствии с определенными требованиями (рис. 1). Достаточно часто величину С принимают равной половине высоты профиля

7. Определение высоты оконного блока:
Проём с нижней четвертью с использованием подставочного профиля (рис. 2):
H=(A1 + С1)-Р-К

Размер дополнительного нижнего монтажного зазора К - от 0 до 10 мм, в зависимости от типа проема, особенностей конструкции и схемы монтажа.

Проем с нижней четвертью без подставочного профиля (рис. 2):

H=(A1 + С1) -К

Размер К - от 0 до 10 мм, в зависимости от типа проема, особенностей конструкции и схемы монтажа.
Проем без нижней четверти с использованием подставочного профиля (рис. 3):
H=(A1 + С1)-Р-К

Размер нижнего монтажного зазора К в этом случае составляет от 12 до 45 мм, в зависимости от особенностей и размеров конструкции и схемы монтажа. Нижний монтажный зазор служит для установки опорных (несущих) колодок и, чем больше габаритные размеры изделия, тем больше должен быть нижний монтажный зазор К.
Проём без нижней четверти, без подставочного профиля (рис. 3):
H=(A1 + С1) -К

Размер нижнего монтажного зазора К в этом случае - от 12 до 45 мм, в зависимости от особенностей конструкции и схемы монтажа.
Следует провести проверочные расчеты размеров оконных блоков (по внутренним обмерам):
ширина оконного блока
L=B-2E

высота оконного блока в проемах с нижней четвертью:

Н=В1вн -Р-К

высота оконного блока в проемах без нижней четверти:

Н=В1в -Р-К

!!! Результаты обычных и проверочных расчетов должны совпадать.

Примечание

Шленов Н.Г. Железкин В.Г. "Руководство по замерам проемов для установки деревянных светопрозрачных конструкций"

Вклад участника:

Смирнова Дана
