При проведении измерений замерщик обязан выполнить следующие основные замеры.

Определение размеров оконного блока в проёмах без четверти

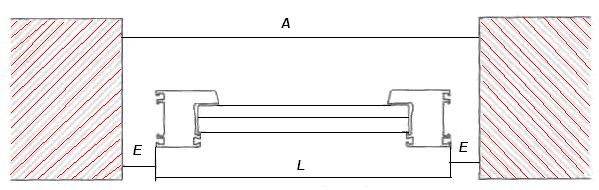

Определение ширины оконного блока в проемах без четверти.

Замер окна пвх5.JPG

L, H- размеры коробки оконного блока;

А, А1 - размеры просвета оконного проёма;

E, E1- размеры монтажных зазоров;

Р - высота подставочного профиля;

К - размер нижнего монтажного зазора.

Замеры проводятся в разных местах проема. Из полученных результатов по одной и той же позиции в листе замеров указывается наименьшее значение.

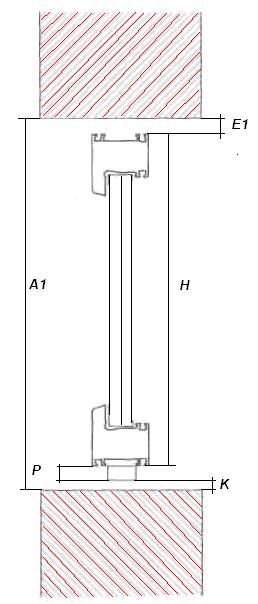

Определение высоты оконного блока в проемах без четверти.

Замер окна пвх6.JPG


При проведении измерений оконного проема необходимо провести замеры отклонений как по вертикальной и горизонтальной частям стены, так и по фронтальной плоскости оконного проёма, с учетом рекомендаций, представленных на рисунке.

Замер окна1.jpg

Замер окна7.jpg
Отклонения проемов без четверти:
а - по вертикали;
б - по горизонтали;
в - по фронтальной плоскости

Порядок работы

1. Определение ширины оконного блока в проемах без четверти:

L = А - 2Е,

где Е - величина монтажного зазора.

Размеры монтажных зазоров Е по ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» для оконных блоков из ПВХ представлены на рис 2
Размеры монтажных зазоров для оконных блоков из ПВХ профиля белого цвета при размере стороны до 2000мм.
Копия замер окна пвх3.jpg
Размеры монтажных зазоров для оконных блоков из ПВХ профиля белого цвета при размере стороны от 2000мм до 3500мм, а также профилей других цветов при размере стороны до 2000мм.
Копия замер окна пвх4.jpg
Определение высоты оконного блока в проемах без четверти:

Н = А1-Е1-Р-К (для оконных блоков с использованием подставочного профиля);

Н = А1-Е1-К (для оконных блоков без подставочного профиля).

Размер нижнего монтажного зазора К в этом случае составляет от 10 до 20 мм, в зависимости от размеров, особенностей конструкции и схемы монтажа.


Статья подготовлена с использованием учебного пособия: Шленов Н.Г. Железкин В.Г. "Руководство по замерам проемов для установки деревянных светопрозрачных конструкций"
