Замер оконных блоков из ПВХ (проем с четвертью)

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
8

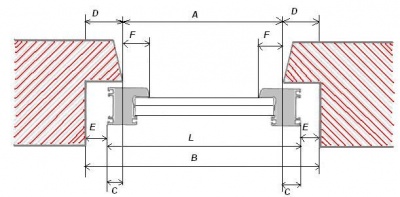

Рис1. Определение ширины оконного блока в проемах с четвертью

При проведении измерений замерщик обязан выполнить следующие основные замеры.

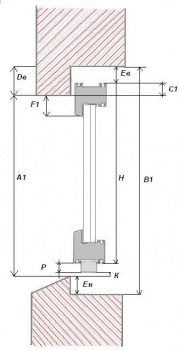

Определение высоты оконного блока в проемах с нижней четвертью.

L, Н — размеры коробки оконного блока;

A, A1 — размеры просвета оконного проёма;

B, В1, В2 — внутренние размеры оконного проёма;

C, С1 — величина захода за четверть оконной коробки;

D, Dв — размеры четвертей оконного проёма;

E, Ен, Ев — размеры монтажных зазоров;

F, F1 — размеры видимых наружных частей оконной коробки;

Р — размер высоты подставочного профиля;

К — размер дополнительного нижнего монтажного зазора.

Замеры проводятся в разных местах проема. Из полученных результатов по одной и той же позиции в листе замеров указывается наименьшее значение.
При проведении измерений оконного проема необходимо произвести замеры отклонений как вертикальной и горизонтальной частей стены, так и фронтальной плоскости оконного проема, с учётом рекомендаций:

Рис4. Отклонения проемов с четвертью:
а — по вертикали;
б — по горизонтали;
в — по фронтальной плоскости

Замер окна1.jpg
Замер окна2.jpg
Последовательность действий при замере

Измерить размер A по ширине проема. Измерения проводятся в нижней, верхней и средней зонах проема, принимается наименьшее значение (рис. 1).

Измерить размер А1 по высоте проема. Измерения проводятся в правой, левой и центральной частях проема. Измерение проводится от верхней четверти до ниж¬ней точки (достаточно часто это изгиб отлива), принимается наименьшее значение (рис. 2, 3).

Измерить размер В по ширине проема и В1, по высоте проема (рис. 2 для оконных блоков с нижней четвертью) или В2 (рис. 3 для оконных блоков без нижней четверти).

По возможности при помощи щупа провести несколько контрольных замеров четвертей.

Размер боковой четверти определяется:

D = (B- A)/2.

Наиболее сложным является определение размеров верхней и нижней четверти (если она есть), поскольку они зависят от конструктивных особенностей оконного проема. Размер верхней четверти не обязательно равен размеру боковой четверти. Определение размеров нижней четверти, особенно в зданиях старой застройки, наиболее трудно из-за особенностей различных конструкций оконных блоков с раздельными створками, размер нижней четверти может доходить до 200 мм и более

Как правило, величина четверти для домов современной постройки составляет 50-70 мм. Если размер четверти превышает 90 мм, то следует предусмотреть или применение расширительных профилей, или материалы для уменьшения монтажного зазора (например, опорные колодки ПВХ).

Ширина оконного блока (рис. 2) определяется:

L = В + 2C,
где С — величина захода за четверть оконной коробки, зависящая от многих факторов:

C-S-F,
где S — высота профиля, a F — видимая часть профиля.

При определении величины С учитывают размеры монтажных зазоров Е. По ГОСТ 30971 для ПВХ оконных блоков размеры монтажных зазоров приведены на рис 5.

Величину F (видимые наружные размеры оконной коробки) следует выбирать исходя из сохранения архитектурного рисунка оконного блока на фасаде и, желательно, согласовать с заказчиком, но не следует принимать величину С менее 15 мм. При установке на оконный блок некоторых типов москитных сеток величину F следует выбирать в соответствии с определенными требованиями (рис. 4). Достаточно часто величину С принимают равной половине высоты профиля

Определение высоты оконного блока:

Проём с нижней четвертью с использованием подставочного профиля (рис. 2)

H = (A1 + С1) - Р - К

Размер дополнительного нижнего монтажного зазора К — от 0 до 10 мм, в зависимости от типа проема, особенностей конструкции и схемы монтажа.

Проем с нижней четвертью без подставочного профиля (рис. 2):

H = (A1 + С1) - К

Размер К — от 0 до 10 мм, в зависимости от типа проема, особенностей конструкции и схемы монтажа.

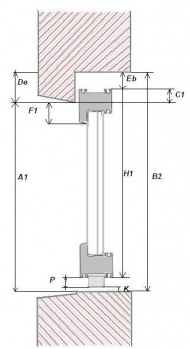

Проем без нижней четверти с использованием подставочного профиля (рис. 3):

H = (A1 + С1) - Р - К

Размер нижнего монтажного зазора К в этом случае составляет от 12 до 45 мм, в зависимости от особенностей и размеров конструкции и схемы монтажа. Нижний монтажный зазор служит для установки опорных (несущих) колодок и, чем больше габаритные размеры изделия, тем больше должен быть нижний монтажный зазор К.

Проём без нижней четверти, без подставочного профиля (рис. 3):

H = (A1 + С1) - К

Размер нижнего монтажного зазора К в этом случае - от 12 до 45 мм, в зависимости от особенностей конструкции и схемы монтажа.

Следует провести проверочные расчеты размеров оконных блоков (по внутренним обмерам):

ширина оконного блока

L = B - 2E

высота оконного блока в проемах с нижней четвертью:

Н = В1 - Ев - Ен - Р - К

высота оконного блока в проемах без нижней четверти:

Н = В1 - Ев - Р - К [1]

Примечание

  1. Шленов Н.Г. Железкин В.Г. "Руководство по замерам проемов для установки деревянных светопрозрачных конструкций"
Знак предупреждения.png

Результаты обычных и проверочных расчетов должны совпадать.
