Этапы производства стеклопакетов
|
Статья требует доработки или изменения. Вы можете принять участие в её создании. |
На всех современных автоматизированных линиях по производству стеклопакетов может быть выделено несколько участков, соответствующих различным стадиям технологического процесса.
Содержание
Резка стекла
На первом этапе производится резка стекла по типоразмерам.

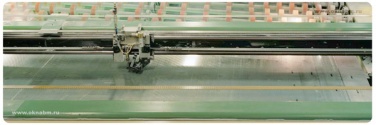

Современные столы для резки - это высокомеханизированные устройства, в которых перемещение резца управляется компьютером по программе, задаваемой оператором с клавиатуры. Некоторые столы снабжены специальной программой по оптимизации раскроя, позволяющей снизить отходы до 5 % и ниже.
Перемещение стекла по поверхности стола производится на воздушной подушке, создаваемой с помощью большого числа отверстий на поверхности стола.
Ломка стекла после надреза осуществляется специальными штангами, поднимающимися из поверхности стола.
При прохождении режущего инструмента по поверхности стекла, на стекле образуется небольшая бороздка с микротрещинами. При надломе вдоль этой бороздки стекло раскалывается. Для того чтобы получить ровный срез, надлом необходимо производить достаточно быстро после создания бороздки. Это связано с так называемым эффектом «самозалечивания стекла» после создания микротрещин. Получившиеся микротрещины как бы начинают самопроизвольно склеиваться, и разлом стекла в этом случае значительно затруднён. Для того, чтобы избежать подобных явлений, применяется специальная жидкость для резки, которая обладает малой вязкостью и хорошими смачивающими свойствами. Она проникает в микротрещины и препятствует самозалечиванию стекла.
Резка дистанционных рамок и засыпка молекулярного сита
Параллельно с резкой стекла производится резка дистанционных рамок по размерам данного стеклопакета и предварительная сборка каркаса стеклопакета с помощью уголков и соединительных вставок.
Для качественной резки дистанционных рамок применяются специальные пилы, оснащенные дисковым пильным механизмом, механизмом зажима заготовок и рольгангами для подачи и замера заготовок.
Одновременно со сборкой дистанционные рамки заполняются молекулярным ситом (влагопоглатителем), адсорбирующим влагу из межстекольного пространства стеклопакета.
За счёт использования осушителя воздух, находящийся внутри стеклопакета, практически полностью обезвоживается, и таким образом устраняется возможность выпадения конденсата между стёклами во всём диапазоне нормальных эксплуатационных температур.
Засыпка производится с помощью специальных герметичных конструкций, которые являются одним из обязательных элементов комплекса оборудования для производства стеклопакетов.
Мойка стекол

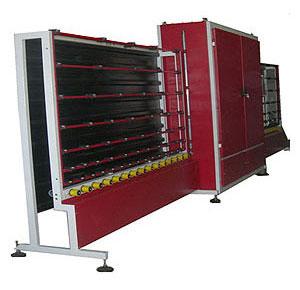

На следующем этапе изготовления стеклопакетов производится мойка стёкол обессоленной водой (с проводимостью меньше 20 мкеим/см) в щёточной моечной машине.
Мойка стекол, имеющих мягкое низкоэмиссионное покрытие, должна производиться только специально предназначенными щётками, имеющими определённую жёсткость щетинок.
Мойка является ответственной операцией, в значительной степени определяющей долговечность стеклопакета, хорошая герметизация которого основана на идеальной адгезии геметика к стеклу.
Не рекомендуется ручная мойка (протирка) стекла, особенно с применением моющих средств. После ручной мойки на поверхности стекла остается плёнка жира или других веществ, невидимая глазом, но приводящая к отслаиванию герметика и, соответственно, разгерметизации.
Нанесение бутила
На III этапе на предварительно заготовленный каркас стеклопакета из дистанционной рамки наносится полиизобутиленовый герметик.
Нанесение бутилового герметика производится при температуре 120-140 'С шириной приблизительно 3-4 мм при помощи бутилэкструдера. Слой должен быть равномерным, без разрывов, шириной не менее 3 мм, особенно в угловых местах и местах соединения. Дополнительно в углах наносится геметик вдоль соединительной щели.
При небольших объёмах производства или ремонте, что является исключительным случаем, первичная герметизация стеклопакетов может осуществляться вручную. При этом герметизирующий слой наносится в виде тонкой самоклеящейся бутиловой ленты.
Предварительная сборка стеклопакетов
На IV этапе осуществляется предварительная сборка стеклопакета.На этом этапе вымытые стекла соединяются с дистанционной рамкой с помощью предварительно нанесенного бутилового герметика.
После этого конструкция отправляется в пресс для того, чтобы герметик оказался в порах стекла.
Нанесение вторичного герметика
На завершающей стадии изготовления стеклопакета на автоматическом оборудовании или вручную по торцевой поверхности стеклопакета наносится вторичный герметик, основным назначение которого является удержание геометрии стеклопакета.

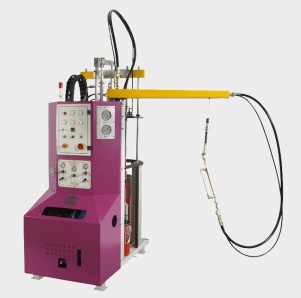

Нанесение вторичных герметиков осуществляется с помощью экструдеров.
