Фрезер ламельный

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Описание

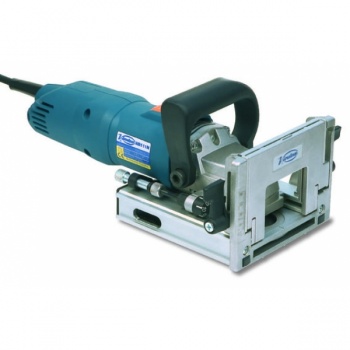

Фрезер ламельный
Фрезер ламельный.jpg
- ручной, электромеханический инструмент, состоящий из: элетродвигателя, ручки, переднего упора, дисковой пилы. Предназначен для выроботки канавок в деревянных деталях при производства мебели, окон и других столярных работах.














Назначение

Ламельный фрезер используется для формирования линейных канавок различной глубины и длинны в изделии из древесины, для установки в них плоских шкантов основных типоразмеров. Конструкция переднего упора позволяет осуществлять регулировку по углу и высоте в соответствии со шкалой настройки, и выполнять паз в соответствии с линией разметки в различных плоскостях и под заданным углом. Паз выполняется с припуском для последующей регулировки местоположения соединяемых деталей. Револьверный упор легко позволяет настраивать глубину паза, а двигатель с системой электроники, которая поддерживает заданную частоту вращения под нагрузкой позволяет быстро и точно формировать пазы, не зависимо от плотности древесины.

Lamelnyj frezer 1.gif





















Способ применения

DSC 0052.JPG

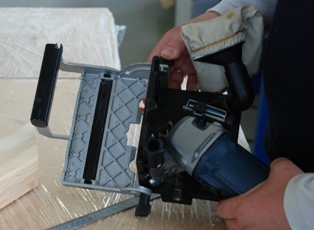

  • Отрегулировать регулятор глубины на фиксированные значения под шканты № 0, 10 или 20
  • Установить высоту и угол наклона направляющей


DSC 0053.JPG

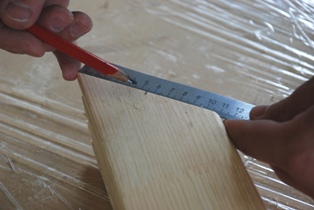

  • Отметить на детали центр выемки для установки плоского шканта
DSC 0054.JPG

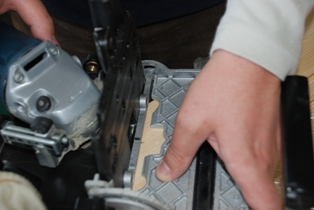

  • Cоединить его со специальной отметкой на столике ламельного фрезера
  • Включить фрезер
DSC 0055.JPG

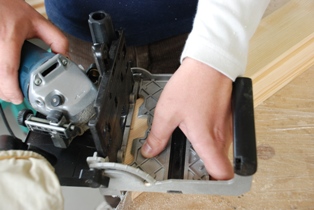

  • Убедившись что фрезер не сдвинулся с заданной точки сдвинуть подвижную часть фрезера до упора и вернуть в изначальное положение
  • Выключить фрезер
  • Убрать фрезер с заготовки
Фрезер ламельный 21.gif











  • Очистить полученный паз


Дополнительная информация

Безопасность


Регулярно проверяйте Ваш фрезер на наличие повреждений, ослабленных соединений и следов износа. Тем самым Вы сможете предотвратить дальнейшие повреждения фрезера и фрез и снизить риск несчастных случаев.Проверяйте состояние кабеля питания и выключателя. Повреждения изоляции, трещины в корпусе, плохой контакт в выключателе, а также искрение необходимо устранить до продолжения работы с инструментом. Эти работы должны выполняться квалифицированными работниками сервисных мастерских.

Безопасность и защита здоровья при деревообработке


Работа с электроинструментами связана с образованием большого количества стружки и опилок, часто к этому добавляется сильный шум. Поэтому необходимо предпринимать соответствующие меры защиты во избежание несчастных случаев и ущерба здоровью.
Так как фрезеры выбрасывают опилки и древесную пыль с большой скоростью, при работе с ними необходимо постоянно носить защитные очки или - еще лучше - защитную маску. Обычные очки не обеспечивают достаточной защиты.
Фрезеры большой мощности при работе издают много шума и могут представлять угрозу для слуха. Кроме того, шум мешает работе и часто вызывает раздражительность и нетерпение. Используйте ушные вкладыши или наушники, чтобы снизить уровень шума до допустимого значения. При этом, однако, важно сохранять способность реагировать на возможные изменения в шуме работающего фрезера и используемого инструмента, поэтому средства защиты не должны полностью отсекать окружающие звуки.
Слишком высокий уровень шума вредит не только Вам. Поэтому все находящиеся в мастерской люди должны надевать средства защиты от шума в то время, пока Вы работаете с фрезером. Чтобы не возникали проблемы с соседями, Ваша мастерская должна иметь достаточную звукоизоляцию.
Вдыхание мелкой пыли и других частиц может вызвать серьезные проблемы с дыханием. Это относится и к любителям, использующим подобные инструменты лишь время от времени. Поэтому всегда надевайте респиратор или защитную маску, когда работаете с фрезером.

Удаление пыли


Большинство современных фрезеров имеют приспособления для сбора пыли, устанавливаемые над фрезой. К патрубку такого устройства при работе следует подключать шланг пылесоса.
На некоторых приведенных в этом руководстве иллюстрациях устройство сбора пыли снято, чтобы лучше были видны другие части инструмента.
К фрезерным столам или другим неподвижно закрепленным фрезерным устройствам можно подключить промышленный пылесос или даже бытовой пылесос, если он оснащен фильтром тонкой очистки, защищающим двигатель от пыли. Лучшие из этих пылесосов автоматически включаются и выключаются тем же переключателем, что и фрезер. Некоторые устройства пылеудаления имеют автоматику задержки, которая выключает двигатель пылесоса через некоторое время после отключения фрезера.
