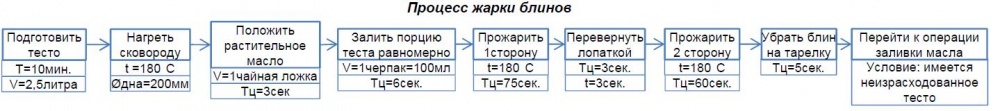

Практически любой процесс можно представить в виде последовательности этапов во времени. Однако представить одни этапы для большинства процессов бывает недостаточно, т.к. это не позволяет четко представить его работу и, соответственно, спрогнозировать результат. Поэтому, при необходимости, под каждым этапом, можно прописывать его характеристику. Это может быть время такта, время цикла, число задействованных сотрудников, другая важная информация, проливающая свет на выполнение данного этапа. Например, используя схему рабочего процесса жарки блинов, данный процесс мог бы выглядеть следующим образом:
В данном примере, характеристиками процесса указаны под названиями основных этапов. Один из них – это временной показатель - время цикла (Тц), позволяющий определить каждый этап во времени и спрогнозировать итоговый результат. Также ключевыми характеристиками процесса в данном примере является температура нагрева, объем порций и др. Данные характеристики позволяют более четко понять протекание процесса
