Клапан для регулировки перепада давления внутри стеклопакета

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

Стеклопакет изготавливают на производстве, при этом давление газа внутри стеклопакета в момент герметизации равняется атмосферному давлению. После монтажа стеклопакета на объекте, будь то пластиковое окно у нас на кухне или стеклянный фасад какого-нибудь здания, в процессе его эксплуатации атмосферное давление изменяется. Разница между атмосферным давлением и давлением газа внутри стеклопакета вызывает появление в стекле механических напряжений. Прогиб стекол в стандартных стеклопакетах для пластиковых окошек из-за перепада давления и температуры составляет, как правило, не более 1-2 мм, и поэтому многие стеклопакетные компании на это просто не обращают внимания.

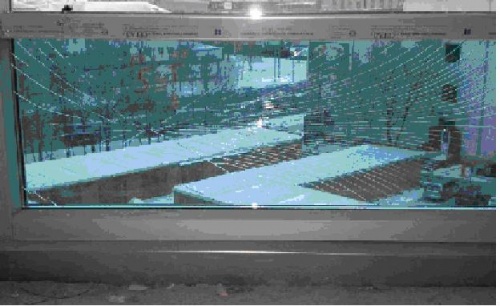

Битый стеклопакет.JPG

Особое внимание следует уделять стеклопакетам, которые будут эксплуатироваться в условиях высокогорья, поскольку атмосферное давление там значительно ниже, чем на уровне моря. К примеру: стандартный двухкамерный стеклопакет 4-12-4-12-4 размером 1500х1500 мм, состоящий из 3-х стекол толщиной 4 мм каждое и дистанционных рамок 12 мм, изготавливается в г. Краснодар на высоте 25 м от уровня моря при нормальном для этой местности давлении 760 мм. рт.ст. Затем этот стеклопакет перевозится и устанавливается, например, в гостинице «Балкария», которая находится на высоте 2300 м над уровнем моря у подножья Эльбруса. Стандартное атмосферное давление на такой высоте – 574 мм. рт. ст. При таком перепаде давлений величина прогиба наружного и внутреннего стекла в летний период составит 9.4 мм, что с учетом небольшого размера стеклопакета будет визуально бросаться в глаза и при определенных обстоятельствах может привести к разрушению стекла или разгерметизации стеклопакета.

Чтобы избавиться от вышеуказанных повреждений, предлагаем использовать специальные клапаны – размером 4 мм., изготовленные из стали/никеля.

После установки клапана, воздух находящийся внутри стеклопакета будет выталкивать шарик, удерживаемый при помощи калиброванной пружины внутри клапана, до момента уравновешивания внешнего и внутреннего давления стеклопакета.

Инструкция по монтажу клапана

  1. Герметизировать стеклопакет, оставив на одной из вертикальных сторон(на расстоянии 5 – 6 см от угла) 1см-1,5 см поверхности рамки, без использования в этом месте герметика внешнего контура.
  2. Просверлить отверстие в рамке, в месте где не был использован герметик, при помощи сверла на 4 мм, особенно обращая внимания, что бы рамка не была просверлена насквозь, то есть глубина отверстия не должна быть больше 4-5 мм. В момент сверления проследите, что бы в отверстие не попала металлическая стружка.
  3. Установить клапан, легким надавливанием, на глубину равную половине длины клапана. Сторона клапана с большим диаметром – является внешней стороной клапана.
  4. После того как стеклопакет доставлен по месту назначения, функция клапана закончена. Необходимо закрыть отверстие клапана при помощи того же герметика, который был использован при изготовлении стеклопакета или любого другого совместимого герметика.
