Введение

Когда перед Вами становится выбор, какие же двери поставить в Ваш будущий шкаф, возникает много вопросов, нюансов и сомнений. Безусловно, хочется, чтобы шкаф был красивым и эстетичным. Вписался в интерьер комнаты или квартиры в целом. Но также необходимо не забывать, что он должен удовлетворять потребителя долгие и долгие годы. Поэтому конструкция должна быть надежной и крепкой. Мало того, что каркас конструируется с достаточным количеством полок и перегородок для прочности гардероба, так и двери на протяжении всего срока службы должны оставаться устойчивыми, не поддаваться прогибанию и раскачиванию.

Если Вы выбрали для своего шкафа двери в рамке, будь то алюминиевая или деревянная рамка, то высокие фасады не будут превращаться в дугу под весом своей тяжести, так как рамка образовывает своего рода «ребра жесткости», предотвращая прогибание основного полотна.

Dvery-kupe al ramka.jpg

А в случае, если выбран шкаф в стиле минимализма и лаконичности, предусматривая безрамочные двери-купе, то здесь не обойтись без специальных приспособлений, которые будут поддерживать геометрию фасадов.



Корректор Firmax FM201 для фасадов

Естественно, что при проработке новой линейки раздвижных систем для шкафов Firmax, был сконструирован и свой корректор фасада – FM201, который предотвращает деформацию фасадов из плитных материалов без применения рамок.

Он является врезным, то есть для его установки необходимо фрезеровать отверстия на тыльной стороне двери. Перечислим основные особенности корректора FM201:

1. Толщина фасада, в который будет врезаться корректор, должна быть не менее 16 мм., так как габарит паза для установки прута будет достигать глубины 10 мм.

2. FM201 применяется для фасадов высотой от 1500 до 2700 мм.

3. Предусмотрены регулировки по центру.

4. Монтажные отверстия под корректор двух диаметров: 26 мм. и 35 мм.

5. При ширине двери более 600 мм. необходимо использовать 2 комплекта корректора.

6. Материал и прутьев и стягивающих пластин – высококачественная сталь.

Установка корректора

Монтаж корректора проходит в несколько этапов:

1-й этап – Разметка двери.

Для прутьев корректора фрезеруется канавка по всей высоте двери. Минимальная глубина этой канавки должна быть 9 мм., а максимальная – 10 мм. Ширина канавки должна составлять 3,5-4 мм.

Габариты паза для установки прута.jpg

При ширине створки до 600 мм. устанавливается один корректор строго по центру полотна по вертикали, соответственно, формируется только одна канавка. А если ширина полотна более 600 мм., то устанавливается два корректора параллельно друг другу.

Расстояние от каждого корректора до ближайшего вертикального торца двери должно быть равно ¼ ширины створки, соответственно, расстояние между ними остается 2/4 ширины створки.

Отверстия для установки регулировочного цилиндра диаметром 35 мм. и глубиной 10 мм. фрезеруются на одинаковом расстоянии от верха и низа двери, т.е. строго по середине вертикальной оси двери.

Присадки для стягивающих пластин должны быть диаметром 26 мм., а глубиной 4 мм. Их расположение варьируется в зависимости от высоты двери: у полотен высотой от 1500 мм. до 1900 мм, они должны отстоять от центральной присадки на расстоянии 672 мм. и вверх и вниз, при высоте створки 1900-2300 мм. это расстояние должно равняться 864 мм., а при высоких дверях (2300-2700 мм.) этот показатель равен 1056 мм.

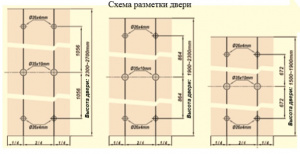

Схема присадок представлена ниже:

Схема присадок корректор.jpg

Вторым этапом монтажа корректора является его подготовка к установке. Т.е. необходимо подрезать прутья корректора относительно общей высоты двери. Для высоты полотна двери от 1500 до 1900 мм., необходимо отрезать 380 мм. от края каждого прута. Для высоты двери от 1900 до 2300 мм. отрезается 190 мм. А вот при высоте створки от 2300 до 2700 мм. прут не отрезается вообще.

И последний, третий этап – это установка корректора в полотно фасада. Нужно соединить прутья между собой регулировочным цилиндром и установить корректор в предварительно подготовленный паз. Используя регулировочный ключ, который идет в комплекте с корректором, нужно отрегулировать длину прутов так, чтобы выемки на них совпали с чашками стягивающих пластин. После этого можно установить фиксирующие пластины, для их фиксации рекомендуется использовать саморезы 6х13 мм.

Все! Дверь укреплена и не будет прогибаться под собственным весом!

Примечание

В статье использовался материал из следующих источников:

https://www.tbm.ru/upload/iblock/719/7196aecb6f9795b5ea02b3e2b34eab49.pdf
