Рамочная система для шкафов-купе

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
2

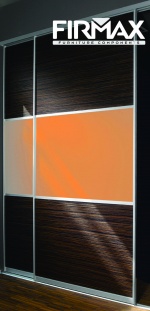

Шкаф купе.jpg

Предназначение

Мебельные системы раздвижных дверей FIRMAX включают в себя наборы профилей и комплектующих, предназначенных для изготовления дверей-купе. Раздвижные двери широко используются при изготовлении шкафов-купе, гардеробных комнат и другой мебели.

Возможности

Название "рамочная" система получила ввиду использования профилей различного сечения для изготовления несущей рамы (каркаса) раздвижной двери. Мебельные системы раздвижных дверей FIRMAX позволяют изготавливать двери шкафов-купе максимальной высотой до 3000 мм и шириной до 1200 мм и весом до 50 кг. Также система дает возможность изготовления комбинированных дверей с разнообразными вариантами применения материалов вставок (толщиной 4, 8 и 10 мм). А также принципами комбинирования вставок: горизонтальный, вертикальный, трапеция и т.п.

В качестве вставок могут быть использованы следующие различные материалы, имеющие толщину 4,8 или 10 мм., например зеркало, различные виды стекла, ДСП, панели МДФ, разнообразные пластики, органическое стекло и другие материалы.


Технологические характеристики

Алюминиевый анодированный[1] профиль
  • Материал профиля: алюминиевый сплав 6063 [2].
  • Профиль изготовлен методом экструзии (профильным прессованием) с использованием специального пресс-инструмента.
  • Высокое качество поверхности профиля, достигается путем механической обработки перед анодированием.
  • Гладкая матовая поверхность анодированного профиля.
  • Устойчивость профиля к механическим повреждениям.
  • Толщина наружной стенки профиля 1,4-1,5 мм.
  • Толщина анодированного покрытия 15 мкм.
  • Индивидуальная упаковка каждого типа профиля.

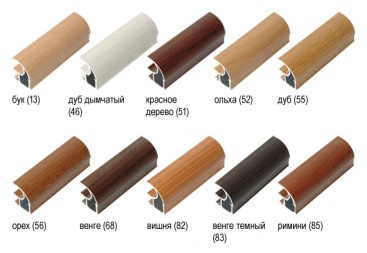

Профили древесных декоров
  • материал профиля - алюминиевый сплав 6063[2].
  • Профиль изготовлен методом экструзии (профильным прессованием) с использованием специального пресс-инструмента.
  • наполнение из различного материала толщиной 4 мм, 8 мм и 10 мм.
  • возможность изготовления двери высотой до 3000 мм, шириной до 1200 мм.
  • возможность сборки комбинированных дверей и межкомнатных перегородок.
  • толщина наружной стенки профиля-ручки не менее 1,2 мм.
  • качественное покрытие толщиной 80 мкм (получаемое путем окутывания профиля полимерной пленкой.[3].
  • Индивидуальная упаковка каждого типа профиля.

Конструкция раздвижной двери


Неотъемлемой частью рамочной системы являются следующие элементы:

  • Вертикальные профили-ручки
  • Горизонтальные планки, которые служат верхними и нижними элементами рамки для двери-купе
  • Средние планки, предназначенные для изготовления комбинированных дверей
  • Направляющие профили, предназначенные для обеспечения качения раздвижных дверей.

Для обеспечения движения двери используются роликовые механизмы.

Ролик нижний FIRMAX.jpg Ролик верхний ассим FIRMAX.jpg

Для фиксации двери-купе в определенном положении, предотвращая ее откатывание или произвольное открывание применяют позиционеры.

Для обеспечения плавного закрывания дверей шкафов-купе применяют доводчик (демпфер)

В качестве вставок могут быть использованы следующие различные материалы, имеющие толщину 4,8 или 10 мм., например зеркало, различные виды стекла, ДСП, панели МДФ, разнообразные пластики, органическое стекло и другие материалы.

Система позволяет сократить время на производство дверей-купе, изготавливать двери различного размера и дизайна. Готовые двери просты в эксплуатации, надежны и долговечны. На сегодняшний день многообразие материалов позволяет производить изделия, отвечающие спросу самых взыскательных покупателей.



Общая информация по рамочным системам для шкафов-купе

Классификация систем

Рамочные системы для шкафов-купе классифицируются по следующим параметрам:

Материал, из которого изготовлены профили

алюминиевые системы (профили изготовлены из алюминиевого сплава)

  • стальные системы (профили изготовлены из стали методом сгибания стальных листов в заданную форму)
По виду применяемых механизмов качения
  • верхнеподвесные системы ( основная нагрузка приходится на верхние механизмы качения, при помощи которых раздвижная дверь навешивается на верхний направляющий профиль). Низ двери может быть оснащен поддерживающим роликом или фиксирующем элементом, обеспечивающим строгую траекторию движения двери.
  • нижнеопорные системы (основная нагрузка приходится на нижние механизмы качения, верхние ролики служат дополнительными элементами, обеспечивающими строгую траекторию движения двери

Дополнительная информация

Возможность изготовления дверей различного веса, размера и конфигурации зависит от того, какую систему вы используете: стальную, алюминиевую, нижнеопорную или подвесную. Эти параметры напрямую зависят от максимально-допустимой нагрузки на механизмы качения, а так же технических характеристик самих профилей.

Алюминиевые нижнеопорные системы получили наиболее широкое применение при производстве шкафов-купе. Простота изготовления, возможность производства сложных комбинированных дверей, долгий срок службы изделия и простота использования готовых изделий ставят эти системы на первое место.

Методика использования

Каталоги

Алюминиевые профили FIRMAX для производства шкафов-купе

Примечания

  1. Анодирование сплавов — электрохимический процесс получения защитного или декоративного покрытия на поверхности различных сплавов (алюминиевых, магниевых, титановых). Например, при анодировании алюминиевых сплавов деталь погружают в кислый электролит (H2SO4) и соединяют с положительным полюсом источника тока; выделяющийся при этом кислород взаимодействует с алюминием, образуя на его поверхности оксидную плёнку.
  2. 2,0 2,1 по ГОСТ 22233-2001
  3. специальная двухстадийная технология, включающая травление и пассивацию
