Монтаж опорных раздвижных систем Firmax накладного типа

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Введение

Сам процесс монтажа раздвижных систем Firmax накладного типа имеет те же этапы, что и при врезании профилей и роликов, но является более легким, простым и удобным. Здесь не нужно фрезеровать никаких присадочных мест ни для роликов, ни для направляющих. Также при применении такой раздвижной системы, двери можно устанавливать как безрамочные, так и с использованием рамки, что расширяет возможности для применения любых стилей в дизайне шкафа.

Предварительные расчеты

Итак, как и в предыдущей статье, прежде, чем приступить к монтажу дверей, следует все точно рассчитать, наметить и также определить габариты дверей. Высота двери напрямую зависит от высоты проема, которая берется без толщины горизонталей, т.е. чистая высота ниши, и рассчитывается по формуле:

Н1=Н-32, где

Н1 – это необходимая нам высота дверного полотна

Н – это высота ниши шкафа от пола и до потолка

Толщина полотна двери должна быть не более 20 мм. Это обусловлено обязательным расстоянием между двумя створками более 18 мм. во избежание трения роликов о лист двери.

Raschet visoti dverei.jpg

Повторимся, что направляющие в данной системе, как и ролики, являются накладными, соответственно, для них нет необходимости фрезеровать канавки в днище и топе шкафа, а также делать предварительные расчёты для присадок. Направляющие укладываются на горизонтали шкафа ровно от торца и закрепляются саморезами в специально сформированном для них пазу.

Следует отметить, что при расчете глубины самого гардероба необходимо учитывать то, что ширина направляющих не маленькая, а именно: 73,1 мм. у верхней направляющей и 69,1 мм. у нижней. Соответственно, чтобы комфортно размещать в шкафу свои вещи как на полках, так и на штангах, нужно к оптимальной рабочей глубине прибавить и величину ширины верхней направляющей, а именно 73,1 мм.

Подготовка дверей

Подготовка дверей к установке происходит очень и очень просто, в отличие от каких-либо других систем шкафов-купе. Отмеряется полотно нужных размеров по ширине и высоте, распиливается, наносится кромка, а ролики крепятся на пласть полотна вверху и внизу без всякой фрезеровки. По высоте размещение роликов упрощается наличием ограничительных платформ на стенках роликов, а по ширине они размещаются так: верхние ролики располагаются так, чтобы ближние к торцу присадочные места для саморезов находились на расстоянии 100 мм. от этого самого торца, а у нижних расстояние должно быть меньше – 40 мм.

Схема расположения представлена ниже:

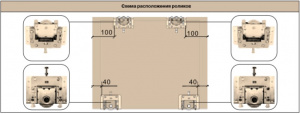

Shema raspolozheniya rolikov.jpg

Далее ролики просто-напросто крепятся к полотну при помощи саморезов 4*16 мм., которые входят в комплект.

Если при изготовлении дверей использовались горизонтальный алюминиевый профиль, то при монтаже роликов нужно использовать специальные проставки, они включены в комплект роликов данной системы.


До установки дверей в каркас шкафа ролики должны быть заблокированы. Принцип блокировки тот же, что и в системе FM309, которую мы рассматривали в предыдущей статье: нажимаете на колесо ролика и блокируете его фиксатором на корпусе.

Blokirovka rolikov.jpg

Установка

В комплекте для систем накладного монтажа также в стандарте имеются и доводчики в количестве двух штук. Прежде, чем производить монтаж направляющих на дно и топ шкафа, необходимо установить в них доводчики. Они устанавливаются в верхнюю направляющую и справа и слева на каждой рельсе. При установке не ошибитесь! Стрелка на корпусе доводчика покажет правильное направление его установки! Необходимо оставить зазор между концом направляющей и доводчиком 30 мм.

Ystanovka dovodghikov.jpg

Все, можно устанавливать и фиксировать направляюще в шкаф. После закрепления нижнего трека, на него устанавливается декоративная заглушка, которая защищает от скапливания пыли в среднем пазу.

Zaglyshka nizhnei napravlyayushei.jpg

При установке двери в направляющие, не наклоняйте ее более чем на 20 градусов относительно вертикальной плоскости шкафа, это может повредить нижние ролики! Далее уже можно разблокировать ролики, отщелкнув фиксатор, и активировать доводчик с помощью перевода язычка доводчика по стрелке в крайнее положение до его фиксации.

Для того, чтобы проверить, ровно ли установлена дверь, ее необходимо закрыть до конца. Если имеется зазор между стенкой и дверью, его нужно устранить при помощи регулировочного винта на роликах.

Regulirovka zazora.jpg

Для корректной работы доводчиков, их необходимо зафиксировать в направляющей.
