Основные параметры

Прежде всего, хотелось бы вернуться в основам физики 5-го класса. Это поможет нам избежать ошибок при выборе систем питания и подключении.

Основные физические величины с которыми мы столкнемся при выборе светильников и блоков питания к ним

  • Напряжение. Единица измерения Напряжения - Вольт (V, В) В формулах и расчетах обозначается буквой U.

Чтобы получить напряжение величиной 1В нужно передать между полюсами заряд в 1Кл (Кулон), совершив при этом работу в 1Дж (Джоуль).

  • Ток. Единица измерения силы Тока – Ампер (А). В формулах и расчетах сила тока обозначается буквой I.

Ток в 1 Ампер образуется при прохождении через точку электрической цепи заряда в 1 Кулон за 1 секунду.

  • Мощность. Единица измерения Мощности - Ватт (W, Вт) это физическая величина, определяющая скорость преобразования электроэнергии. В формулах и расчетах обозначается буквой P.

Например «лампочка на столько-то ватт». Это и есть мощность потребляемая лампочкой за единицу времени во время работы, т.е. преобразовании одного вида энергии в другой с некоторой скоростью.

Зависимость этих параметров можно описать формулой P = U*I

  • AC/DC Вспомним понятия переменного и постоянного тока (напряжения).

Если напряжение не меняет свою полярность, плюс на минус, и ток течет в одном направлении, то – это постоянный ток и соответственно постоянное напряжение. (DC - Direct Current)

Если источник напряжения меняет свою полярность и ток течет то в одном направлении, то в другом – это уже переменный ток и переменное напряжение. (AC - Alternating Current)

Питание

В большинстве своем светодиодные светильники и ленты питаются пониженным стабилизированным напряжением 12 или 24В, встречаются модели с питанием стабилизированным током 350/500мА, а также светильники со встроенным драйвером которые можно подключать непосредственно к сети переменного напряжения 220В.

На мебельном рынке России встречается много разных вариантов, но основное распространение в бытовом сегменте получили модели с питанием от 12В.

PS plast.jpg
PS metal.jpg

Сегодня наиболее популярны блоки питания в пластиковом и металлическом перфорированном корпусе.

Для упрощения подключения светильники и некоторые блоки питания оборудованы коннекторами, это позволяет быстро подключить/отключить светильник от блока и предотвращает возможность неправильного подключения.


Wires conn.jpg

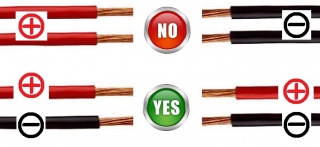

Важно помнить, что при использовании стабилизированного напряжения – DC,мы имеем ток разной полярности на концах провода - «+» и «-», при подключении светодиодной ленты или светильников не оборудованных коннекторами, необходимо соблюдать полярность, подключать «+» к «+», а «-» к «-», и никак иначе.



Правило подбора блоков питания

В первую очередь необходимо понимать какое рабочее напряжение будет у планируемой инсталляции. Если вы выбираете светильники с питанием от 12В, соответственно и блок питания должен быть с выходным напряжением на 12 Вольт. Важно помнить, что светодиодные светильники требуют питания стабилизированным напряжением - DC, в отличие от галогенных аналогов которые работают от переменного - АС.
Соответственно и блок питания у вас будет с параметрами входного AC220V и DC12V выходного напряжения. Далее необходимо подобрать мощность блока питания, здесь все достаточно просто если следовать правилу:

Cуммарная мощность подключаемой нагрузки (светильников) с запасом 15-20% не должна превышать заявленную мощность блока питания.


Проще говоря, берем 3 светильника мощностью 4Вт каждый, получаем Вт =(3*4)+20% = 14,4Вт. В данном случае нам подойдет блок питания с мощностью 15 Ватт и выше. Выбирать блоки с большим запасом не совсем целесообразно, т.к. стоимость блока растет прямо пропорционально мощности.
