Освещение в мебели. Управление освещением.

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Сегодня к задуманному проекту можно подобрать большое количество элементов управления, которыми можно дополнить инсталляцию, в основном это разного рода выключатели и контроллеры для управления освещением. Классифицировать выключатели можно по многим параметрам, я выбрал для себя следующую классификацию:

Контактные выключатели

  • Механические выключатели. Самый простой, классический кнопочный выключатель, используется повсеместно.

Vyklyuchatel vreznoy.jpg

Также широко используются механические концевые выключатели, существуют в модификациях для раздвижных и распашных дверей. Sliding door switch.jpg Door switch.jpg

  • Сенсорные выключатели. Представляют собой выключатель состоящий из блока управления и датчика с контактной площадкой при прикосновении к которой светильник включается или выключается. Существуют модели с функцией плавного или ступенчатого диммирования.


  • Емкостные выключатели. Выключатели скрытого монтажа, как правило устанавливаются под столешницу или за зеркало, место установки абсолютно не видно. Включение/выключение светильника происходит путем касания поверхности, под которой установлен датчик. При необходимости, нахождение датчика можно обозначить меткой. Принцип работы выключателя основан на существовании электростатического поля, оно формируется в пространстве вокруг датчика, когда емкость в этом поле изменяется (человек подносит руку), выключатель срабатывает и замыкает/размыкает цепь питания включая/выключая светильник.

Capsens.jpg Capsens2.jpg

Бесконтактные выключатели

Данный тип выключателей не требует физического контакта с пользователем.

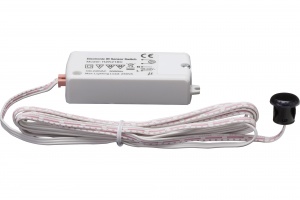

  • IR Sensor, InfraRed Sensor. Инфракрасный выключатель. Данный тип выключателей существует в двух модификациях – с реакцией на преграду, с реакцией на взмах руки.

IR Sensor2.jpg

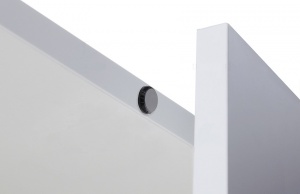

Выключатели с реагированием на преграду как правило устанавливаются в шкафах, корпусах верхнего яруса, выдвижных ящиках. И срабатывают, когда в поле зрения сенсора отсутствует какая-либо преграда, например, дверца шкафа. Т.о. когда дверца закрыта и сенсор датчика видит перед собой преграду – цепь разомкнута, свет выключен. Когда дверца открывается, преграда исчезает – цепь замыкается и светильник включается.
IR sensor door.jpg

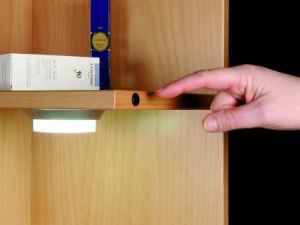

Выключатели с реагированием на взмах руки как правило устанавливаются в кухни и ванные комнаты, ими комплектуются светильники без выключателей. Принцип работы данных выключателей следующий – при поднесении руки к сенсору на расстояние 5-10 см. цепь замыкается и светильник включается, при повторном действии – цепь размыкается и светильник выключается. Этот тип выключателей в быту получил название «грязные руки», вы можете включать и выключать освещение даже с грязными руками, не прикасаясь и не пачкая выключатель.
IR sensor hand.jpg

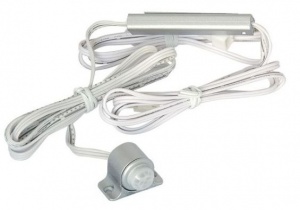

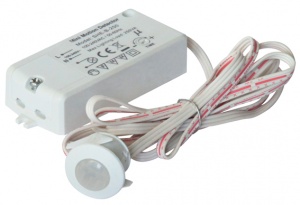

  • PIR Sensor, Pyroelectric (Passive) InfraRed Sensor. В быту - Датчик движения. Данный тип выключателей используется как правило в двустворчатых шкафах, гардеробных комнатах, местах с эпизодической проходимостью. Датчик срабатывает при изменениях инфракрасного поля в зоне обнаружения. Изначально цепь разомкнута и светильник выключен, при появлении человека в зоне обнаружения датчика, цепь замыкается и светильник включается. Датчик не срабатывает на открывание/закрывание дверей, и в зависимости от настроек чувствительности может срабатывать на домашних животных.

PIR220.jpg PIR12.jpg

  • Беспроводные выключатели.

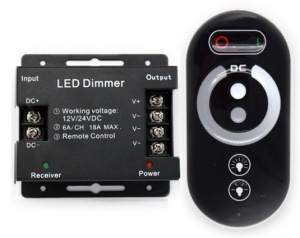

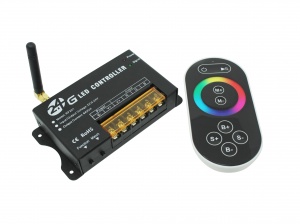

Беспроводные диммеры и контроллеры. Изделия набирающие популярность за счет широких возможностей по управлению освещением, удобства использования и простоты монтажа. Недорогие модели диммеров и контроллеров как правило одноканальные, и могут передавать сигнал по ИК или радиоканалу (на частоте 433 Mhz). Более дорогие модели могут управлять несколькими зонами освещения (многоканальные) с управлением по WI-FI и возможностью интеграции в общую систему управления освещением или систему «умный дом».

Dimmer2.jpg WiFi-RGB.jpg


Продолжение:
Освещение в мебели. Введение.
Освещение в мебели. Классификация светильников.
Освещение в мебели. Питание.
