В статье Каким должен быть энергоэффективный монтажный шов окна? были проанализированы нагрузки,воздействующие на монтажный шов пластикового окна,потребные характеристики монтажного шва ,а также оптимальная с точки зрения энергоэффективности жилого помещения схема его устройства.

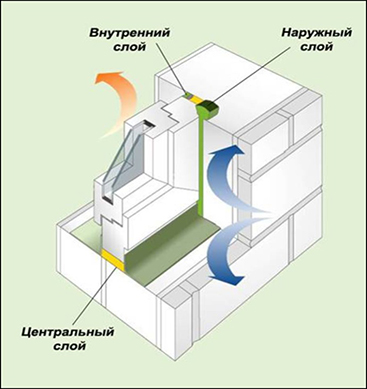

При этом возникает закономерный вопрос: какими свойствами и параметрами должен обладать каждый из трех слоев монтажного шва с учетом действующих на них сил и нагрузок? Ниже дан ответ на этот вопрос без уточнения типа использующихся для устройства этих слоев материалов , как того требует (Федеральный закон о техническом регулировании № 184-ФЗ).

Каким должен быть наружный (внешний) слой

Внешний слой монтажного шва, во-первых, служит преградой воде во время дождя, во-вторых, не должен препятствовать выходу влаги в форме пара из среднего слоя, в-третьих, должен быть устойчив по отношению к действию высоких отрицательных и положительных температур наружного воздуха, в-четвертых, должен прочно сцепляться со стеновым проемом. Кроме того, он должен быть долговечным в расчетных условиях эксплуатации.

В количественном виде это выглядит следующим образом (ГОСТ 30971 Швы монтажные узлов примыканий оконных блоков к стеновым проемам Общие технические условия):

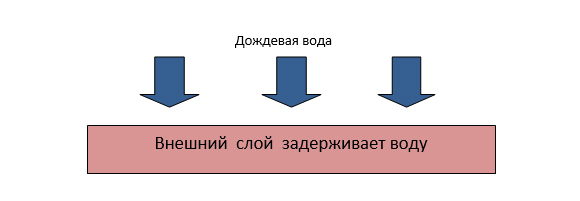

  • При воздействии наружной дождевой воды под избыточным давлением 200…400 Па, 400…600 Па и свыше 600 Па для монтажного шва третьего, второго и первого класса соответственно вода не должна проникать через наружный слой


  • Объем наружного слоя не должен увеличиться более чем на 4% после двенадцатичасового воздействия воды при указанных выше перепадах давления

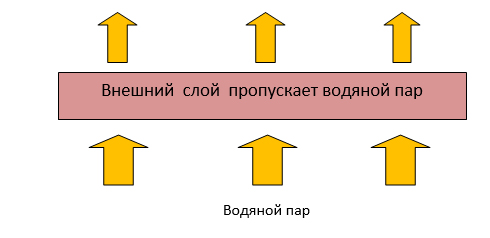

  • Наружный слой площадью 1 квадратный метр при избыточном давлении 1 Па за 1 час должен пропустить не менее 0,15 миллиграмм водяного пара

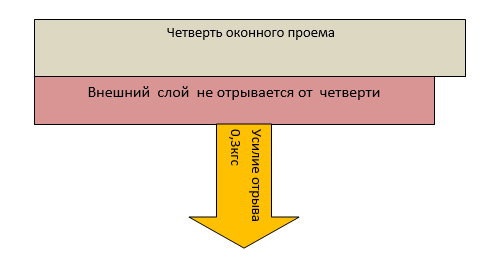

  • Наружный слой (саморасширяющаяся лента) площадью 1 квадратный сантиметр в рабочем состоянии не должен отрываться от стенового проема при приложении к нему отрывающего усилия до 0,3 кгс


  • Наружный слой должен сохранять свои свойства в диапазоне температур атмосферного воздуха от +70 °С до -40 °С и от +70 °С до -41 °С и ниже для окон обычного и морозоустойчивого исполнения соответственно
  • Долговечность (срок службы) наружного слоя должна быть не менее 15 условных лет эксплуатации
  • Гарантийный срок наружного слоя должен составлять не менее 5 лет

Каким должен быть центральный слой

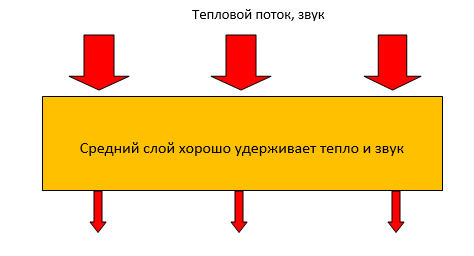

Центральный (средний) слой должен плохо пропускать тепло и звук, прочно сцепляться со стеновым проемом и коробкой окна, быть долговечным, допускать деформацию, не впитывать влагу. Потребные характеристики среднего слоя следующие (ГОСТ 30971 Швы монтажные узлов примыканий оконных блоков к стеновым проемам Общие технические условия):

  • При перепаде температуры воздуха 1 °С через средний слой площадью 1 квадратный метр должен проходить стационарный тепловой поток не более 0,50…0,83 Вт, 0,34…0,48 Вт и менее 0,33 Вт для монтажного шва третьего, второго и первого класса соответственно


  • Снижение шума средним слоем должно быть в диапазоне 28…33 дБА ,34…40 дБА и свыше 40 дБА для монтажного шва третьего, второго и первого класса соответственно
  • Объем среднего слоя не должен увеличиться более чем на 2,5% после воздействия воды по поверхности слоя в процессе эксплуатации
  • Деформация среднего слоя при эксплуатации до 8 % включительно не должна ухудшать его характеристики

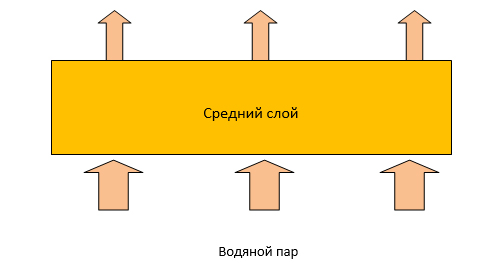

  • Средний слой площадью 1 квадратный метр при избыточном давлении 1 Па за 1 час должен пропустить от 0,01 до 0,15 миллиграмма водяного пара


  • Долговечность (срок службы) должна быть не менее 15 условных лет эксплуатации
  • Гарантийный срок должен составлять не менее 5 лет

Каким должен быть внутренний слой

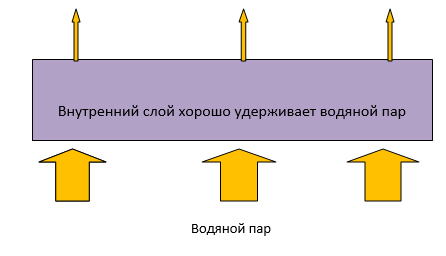

Внутренний слой должен отлично противостоять прохождению через него водяного пара, прочно сцепляться с материалами коробки окна и стенового проема, быть долговечным (ГОСТ 30971 Швы монтажные узлов примыканий оконных блоков к стеновым проемам Общие технические условия).

  • Внутренний слой площадью 1 квадратный метр при избыточном давлении 1 Па за 1 час должен пропустить не более 0,01 миллиграмма водяного пара


  • Внутренний слой (пароизоляционная лента) площадью 1 квадратный сантиметр в рабочем состоянии не должен отрываться от стенового проема и оконной коробки при приложении к нему отрывающего усилия до 0,1 кгс
  • Долговечность (срок службы) должна быть не менее 15 условных лет эксплуатации
  • Гарантийный срок должен составлять не менее 5 лет.
