Петлевая группа алюминиевого окна.

Качество окна и его функциональные возможности необходимо рассматривать как сочетание всех составляющих компонентов: стеклопакет, профильная система, фурнитура.
Когда говорят о фурнитуре, в первую очередь подразумеваются петли и ручка.
Это то, что на виду - всегда перед глазами.
Применение петлевой группы зависит от вида открывания створки.

Поворотная створка

Оснащаться регулируемыми и нерегулируемыми петлями. Регулируемые петли предпочтительнее.
Они позволяют провести настройку фурнитуры так, чтобы окно обладало должной герметичностью в сочетании с плавностью работы механизма запирания.
В зависимости от конструкции петли регулируются в одной, двух, трех плоскостях.
1. Регулировка в трех плоскостях на нижней петле.

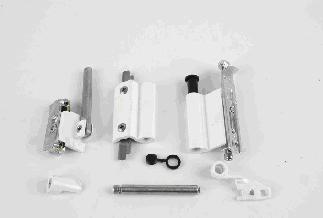

Нижняя петля GIE.JPG

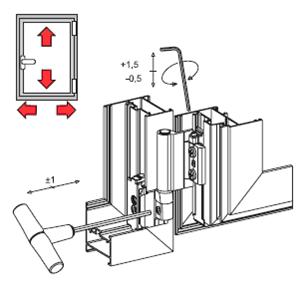

Нижняя петля РОТО 2.JPG
Регулировка по вертикали и горизонтали винтами. Регулировка прижима эксцентриковой втулкой. 2. Регулировка в двух плоскостях.
Ножницы РОТО (фото).JPG

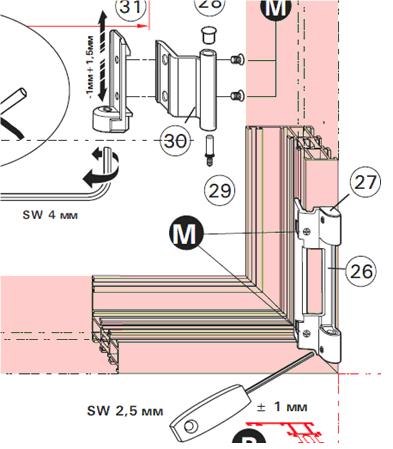

Нижняя петля РОТО.JPG
Регулировка по вертикали и горизонтали винтами.
3. Регулировка в одной плоскости.

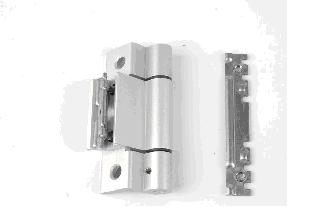

Петля Флэш фото.JPG

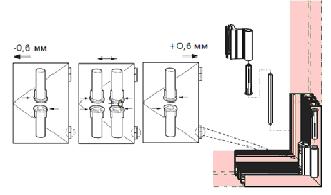

Петля Флэш.JPG

Регулировка эксцентриковой втулкой.
4. Нерегулируемые петли.
Трехсекционная петля.JPG

Поворотно - откидная створка.

Оснащаться регулируемыми петлями.
В зависимости от конструкции петли регулируются в одной, двух, трех плоскостях.
1. Регулировка в трех плоскостях на нижней петле.
Нижняя петля РОТО 2.JPG
Ножницы РОТО.JPG
Регулировка на ножницах по горизонтали и регулировка прижима на верхней петле.
2. Регулировка в двух плоскостях.
Нижняя петля РОТО.JPG

Откидная створка (фрамуга)

Оснащаться регулируемыми и нерегулируемыми петлями
В зависимости от конструкции петли регулируются в одной, двух, трех плоскостях.
Петли аналогичные тем, которые применяются на поворотной створке.

Фрамуга с верхним подвесом

Для фрамуг с верхним подвесом в качестве петлевой группы применяются фрикционные ножницы.

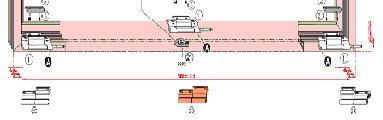

Фрамуга наружнего открывания.JPG

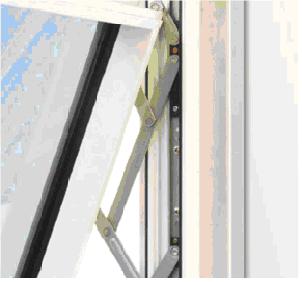

Фрикционные ножницы монтаж.JPG
Фрикционные ножницы.JPG

Петлевая группа окна с центральным подвесом.

Среднеподвесное окно.JPG
Петля центрального подвеса.JPG

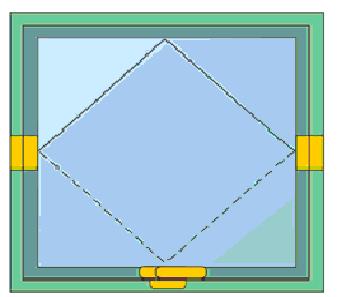

Схема среднеподвесного окна.JPG

Общие выводы.

1.Для оконных конструкций, которым предъявляются повышенные требования
по ветро, шумо и теплоизоляции необходимо использовать комплект фурнитуры, в
состав которого входят регулируемые петли. 2. Чем больше регулировок, тем лучше.
3. Петли должны быть от известных производителей.
Например, девизом итальянской компании Giesse является Quality Innovation Design (QID).

Вклад участника:

Жихарев Марат
