Введение.

При покупке доводчика покупатель иногда сталкивается с тем, что по информации, полученной от разных фирм продавцов, может оказаться, что один и тот же доводчик применяется для дверей весом до 100 кг, а у другого продавца, до 120 кг. Возможно, что некоторые из продавцов Вас обманывают? Или есть объективные причины, для озвучивания разной информации и ошибки здесь нет?

Критерии выбора дверного доводчика.

Очень часто критерием для подбора доводчика служит область применения той или иной модели, которая указана в каталогах разных производителей и дилеров, реализующих их продукцию. Причем в области применения доводчика, обычно указаны несколько параметров, например:

- для дверей с упором

- ширина створки до 1250 мм

- вес двери до 100 кг.

В России привыкли выбирать доводчик исходя из веса двери. На самом деле при подборе доводчика нужно обращать внимание на вес двери, давление на нее воздуха и на ширину двери.


Рисунок 1. Таблица для подбора усилия доводчика на дверь.

Многие производители, например, рекомендуют, прежде всего, обращать внимание на ширину двери. Из-за того, что ширина полотна может варьироваться, то один и тот же доводчик можно применять на двери с разным весом. Например, вес закрываемой стандартной створки (950 мм шириной и до 2 500 мм высотой) при установке на SIZE 5 (да и на EN4) может быть выше 100 кг, хотя в области применения указан вес двери до 100 кг.

Достаточно простым инструментом, помогающим объяснить клиенту, как подобрать доводчик, если дверь не широкая, но тяжелая (значительно превышающая вес тестовой двери, превышающее значение, обычно указываемое в каталогах) - является диаграмма «ширина-масса».

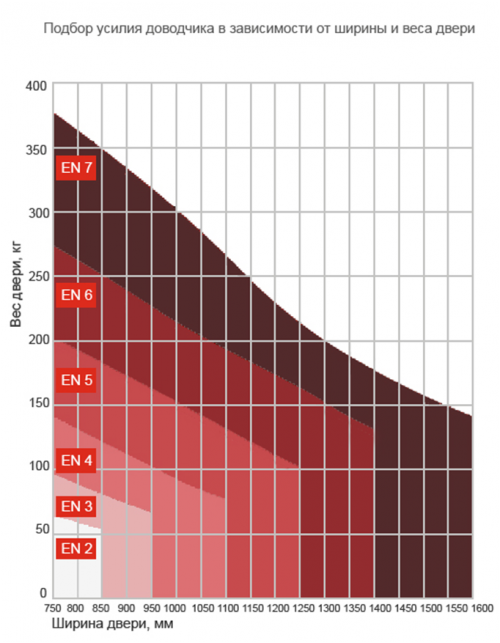

Рисунок 2. Диаграмма «ширина-масса».

К примеру, как Вы знаете, что есть доводчик, который максимально рассчитан на усилие доводчика EN5.

Согласно стандартной таблице подбора, EN5 обеспечивает работу доводчика при ширине створки до 1250 мм и весом створки до 100 кг.

Исходя из данного графика можно увидеть, что доводчик можно устанавливать на двери весом и более 100 кг, но при этом диапазон ширины створки будет уже менее 1250 мм.

К примеру, этот доводчик можно поставить на дверь с шириной створки 950 мм и весом 150 кг! Также при подборе доводчика необходимо учитывать дополнительные факторы (наличие сильных сквозняков, правильность работы петлевой группы, высоту двери более 2500 мм, очень большой вес двери). При наличии данных факторов усилие доводчика выбирают на 1 или 2 больше, чем при обычных условиях

Например, можно руководствоваться формулой:

Усилие закрывания [Нм] = давление воздуха [Па] х площадь двери [м2] х ширина двери [м] / 2

Стандартное давление в здании – 30 Па

Cm = P x A x W / 2

Cm = момент закрывания двери [Нм]

P = давление воздуха [Н/м2] (Па)

А = площадь дверного полотна [м2]

W = ширина дверного полотна [м]

По Европейским нормам в зависимости от величины усилия закрывания двери необходимо использовать автоматику.

- DIN 18040, Германия

Если момент открывания превышает 47 Нм, то используется автоматика

- Документ М, Великобритания

Если момент закрывания превышает 26 Нм, то используется автоматика

Дополнительная информация

подробно вы можете ознакомиться с дверными доводчиками на сайте ТБМ.
