Расчет мебельных фасадов — ответственный этап проектировки мебели

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
3

Когда в Вашей жизни происходит приятное событие, такое, как переезд в новую квартиру, или кардинальное обновление интерьера, обязательно возникает вопрос, как, где и с чьей помощью купить новую мебель, ведь это очень ответственное решение. Раньше для этого нужно было снимать размеры помещения, ездить по магазинам, выбирать из того, что имеется, а не из того, что мы хотим.

А хотим мы такую, чтоб была недорогой, но качественной; вместительной, но в то же время компактной, оригинальной и изысканной, а в результате получаем дорогую и не всегда качественную мебель. Если посмотреть на любой мебельный гарнитур, то первое что бросается в глаза – это фасады. Именно фасады определяют внешний вид всего изделия. А догадывались ли вы, что при минимальном уровне компьютерной грамотности вы можете без труда, самостоятельно заказать фасады для любой мебели? Для этого достаточно воспользоваться сервисом по расчету мебельного фасада ТБМ-online. Данный сервис позволит не только заказать фасад по любым размерам, но и в результате даст очень хорошую денежную экономию. Но важно учесть такой момент, как размеры, ведь именно от этого действия зависит конечный результат. Так вот, давайте рассмотрим, какие они должны иметь размеры, и как их правильно определить. Главное в этом деле – дать правильные зазоры (отступы) от габаритов модуля, на котором они должны быть установлены. Это необходимо для их надлежащего внешнего вида, а также для нормальной работы (функциональности).

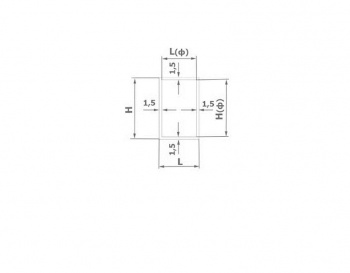

Как избежать возможных ошибок, если Вы не слишком разбираетесь в этих нюансах, помогут рекомендации, приведенные ниже. Например, есть обыкновенный короб (пусть это будет верхний кухонный модуль), высота которого равна H (мм) и ширина L (мм), и он должен иметь один фасад. При этом размеры самого фасада обозначим H(ф) и L(ф). Давайте сделаем его расчет.

Для этого, нужно дать определенные отступы по высоте и ширине (от габаритных размеров этого короба). Зазоры – дело индивидуальное, и каждый специалист их устанавливает по-своему. Но есть числовые пределы, за которыми дверца будет выглядеть нелепо.

Например, если дать зазор с каждой стороны (например, справа и слева) по 5 миллиметров, то это будет сильно заметно, так как будут видны большие щели. Как правило от каждого размера вычитают от 1 до 2 миллиметров. Получается, что общий зазор по ширине и по высоте будет от 2 до 4 миллиметров. Остановимся на зазоре, равном 3 мм (по 1,5 миллиметра с каждой стороны).

Значит, размеры будут равны:

H(ф)=H-3 (мм) по высоте

L(ф)=L -3 (мм) по ширине

Значит, чтобы определить нужные нам габариты, нужно от габаритов короба (перекрываемого этим фасадом), отнять по 3 миллиметра.

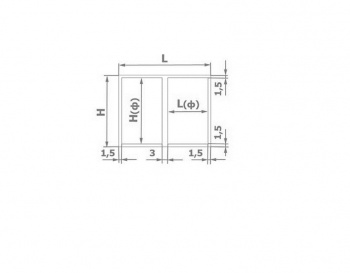

А вот если на одном коробе должно находиться два одинаковых фасада, расчет размеров будет следующий. Пусть короб имеет так же размеры H и L. Тогда расчеты можно провести аналогично предыдущим, с той лишь поправкой, что теперь фасадов будет два (и они будут одинаковы):

H(ф)=H-3 (мм) по высоте

L(ф)=L/2-3 (мм) по ширине Чертяга2.jpg

Здесь мы общую ширину модуля делим на две части. Затем, от размера каждой части, отнимаем зазор в 3 миллиметра. Следует учесть, что в этом случае, расстояние между самими фасадами будет тоже 3 мм. Подобные примеры, конечно, нельзя рассматривать как общее правило. Если, например, нужно рассчитать этот же короб с одной лишь разницей – что на нем должна находиться столешница, то расчеты уже будут совсем другими.

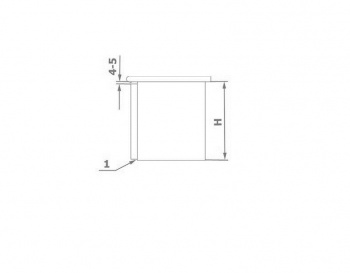

Дело в том, что столешница вносит свои корректировки, благодаря в ней наличию так называемого капле сборника (пластикового барьера, находящегося на ее нижней части, и предназначенного для того, чтобы вода, сбегая по переднему ее торцу, не затекала в нижнюю, не покрытую пластиком часть). Он может иметь разную конструкцию, но чаще всего – это выпуклость (из пластика), которая имеет высоту в несколько миллиметров. А раз так, то если верхний зазор у фасада будет 1-2 мм, то он просто не будет работать. Мало того, если зазор сверху будет «впритык», то возникнут проблемы при регулировке по высоте. Чертяга3.jpg

Из этих соображений, отступ сверху дается 4-5 миллиметров, а снизу – от 0 до 1 миллиметра (раз на тумбе столешница – то это уже нижний модуль по определению). По ширине, такие фасады рассчитываются так же, как и в предыдущих примерах.
