Станок Hoffmann MU-2-H

Описание

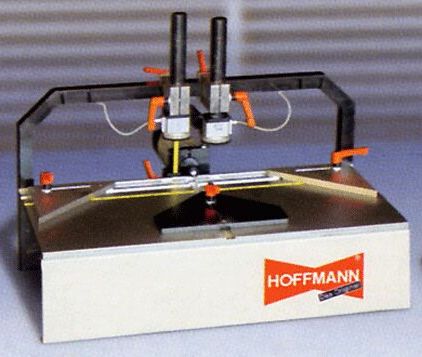

Hoffmann MU-2-H - это фрезерный шпоно-пазовый станок с ручным приводом и горизонтальным фрезерованием заготовок.

Назначение

Станок Hoffmann MU-2-H предназначен для фрезерования одного горизонтального паза под шпонку "ласточкин хвост" в торце детали за один рабочий цикл. Станок имеет пневматический прижим заготовки и ручную подачу фрезы. Пазы фрезеруются под шпонки различных размеров, в зависимости от выставленных значений  длины на станке и установленного размера фрез. Применяется в производстве окон (угловые соединения створок и рамы).

Способ применения

• На задней части станка установить и отрегулировать ограничители длины паза под шпонку

• Установить фрезу необходимых размеров

• Включить станок

• С помощью пневматического зажима осуществить крепление заготовки на станке

• Запустить двигатель и переместить блок вперед и назад горизонтально по направляющим, выполняя шпоночный паз.

• Выключить двигатель
• Выключить пневматический зажим и извлечь готовую деталь с пазом для шпонки "ласточкин хвост"

Дополнительная информация

Технические характеристики

Питание	220-230 В 50/60 Гц
Подача воздуха	6 атмосфер
Двигатель	1 х 1000 Вт
Скорость двигателя	33000 1/мин.
Управление / зажим обрабатываемой детали	Ручное / пневматический
Максимальная высота обрабатываемой детали	110 мм
Глубина фрезерования	высота 0-80 мм,  ширина 0-250 мм
Габаритные размеры шир./толщ./выс.	700/600/500 мм
Вес	33 кг

Безопасность

Регулярно проверяйте Ваш станок на наличие повреждений, ослабленных соединений и следов износа. Тем самым Вы сможете предотвратить дальнейшие повреждения станка и фрез и снизить риск несчастных случаев.Проверяйте состояние кабеля питания и выключателя. Повреждения изоляции, трещины в корпусе, плохой контакт в выключателе, а также искрение необходимо устранить до продолжения работы с инструментом. Эти работы должны выполняться квалифицированными работниками сервисных мастерских.

Защита здоровья при деревообработке

Работа с электроинструментами связана с образованием большого количества стружки и опилок, часто к этому добавляется сильный шум. Поэтому необходимо предпринимать соответствующие меры защиты во избежание несчастных случаев и ущерба здоровью.
Так как фрезеры выбрасывают опилки и древесную пыль с большой скоростью, при работе с ними необходимо постоянно носить защитные очки или - еще лучше - защитную маску. Обычные очки не обеспечивают достаточной защиты.
Фрезеры большой мощности при работе издают много шума и могут представлять угрозу для слуха. Кроме того, шум мешает работе и часто вызывает раздражительность и нетерпение. Используйте ушные вкладыши или наушники, чтобы снизить уровень шума до допустимого значения. При этом, однако, важно сохранять способность реагировать на возможные изменения в шуме работающего фрезера и используемого инструмента, поэтому средства защиты не должны полностью отсекать окружающие звуки.
Слишком высокий уровень шума вредит не только Вам. Поэтому все находящиеся в мастерской люди должны надевать средства защиты от шума в то время, пока Вы работаете с фрезером. Чтобы не возникали проблемы с соседями, Ваша мастерская должна иметь достаточную звукоизоляцию.
Вдыхание мелкой пыли и других частиц может вызвать серьезные проблемы с дыханием. Это относится и к любителям, использующим подобные инструменты лишь время от времени. Поэтому всегда надевайте респиратор или защитную маску, когда работаете с фрезером.

Удаление пыли

Большинство современных фрезеров имеют приспособления для сбора пыли, устанавливаемые над фрезой. К патрубку такого устройства при работе следует подключать шланг пылесоса.
На некоторых приведенных в этом руководстве иллюстрациях устройство сбора пыли снято, чтобы лучше были видны другие части инструмента.
К фрезерным столам или другим неподвижно закрепленным фрезерным устройствам можно подключить промышленный пылесос или даже бытовой пылесос, если он оснащен фильтром тонкой очистки, защищающим двигатель от пыли. Лучшие из этих пылесосов автоматически включаются и выключаются тем же переключателем, что и фрезер. Некоторые устройства пылеудаления имеют автоматику задержки, которая выключает двигатель пылесоса через некоторое время после отключения фрезера.
