Станок Hoffmann PP2-H-DB

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
0

Описание

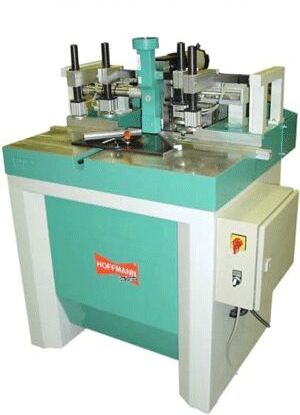

Frezernaja mashina hoffmann 1.jpg

Станок Hoffmann PP2-H-DB - это стационарный автоматический фрезерно-сверлильный станок с возможность обработки двух деталей одновременно.

















Назначение

В процессе одного цикла выполняется фрезеровка паза под шпонку "ласточкин хвост" и высверливание до 4 отверстий под круглые шканты на каждой из заготовок. Пазы фрезеруются под шпонки различных размеров, в зависимости от выставленных значений длины на станке и установленного размера фрез. Длина и диаметр отверстий под шканты зависит от настройки станка и установленного размера сверл. Применяется в производстве окон (угловые соединения створок и рамы).

Способ применения

  • Установить фрезу и сверла необходимых размеров
  • Включить станок
  • Разместить заготовки на рабочем столе станка следую направляющим и ограничителям
  • Нажать ножной включатель запуска автоматического процесса фрезерования паза и высверливания отверстий, придерживая заготовки руками, до момента их фиксации пневматическими зажимами
  • Извлечь готовые заготовки


Дополнительная информация

Технические характеристики

Питание
220-230/380-400 В 50/60 Гц
Подача воздуха
6 атмосфер
Двигатель
1 х 1000 Вт/2 х 2200 Вт
Скорость двигателя
35000 1/мин; 3000 1/мин
Управление / зажим обрабатываемой детали
Ручное / пневматический
Глубина фрезерования
100 мм
Максимальная высота обрабатываемой детали
100 мм
Габаритные размеры шир./толщ./выс.
1300/900/1500
Вес
320


Безопасность


Регулярно проверяйте Ваш станок на наличие повреждений, ослабленных соединений и следов износа. Тем самым Вы сможете предотвратить дальнейшие повреждения станка и фрез и снизить риск несчастных случаев.Проверяйте состояние кабеля питания и выключателя. Повреждения изоляции, трещины в корпусе, плохой контакт в выключателе, а также искрение необходимо устранить до продолжения работы с инструментом. Эти работы должны выполняться квалифицированными работниками сервисных мастерских.


Защита здоровья при деревообработке


Работа с электроинструментами связана с образованием большого количества стружки и опилок, часто к этому добавляется сильный шум. Поэтому необходимо предпринимать соответствующие меры защиты во избежание несчастных случаев и ущерба здоровью.
Так как фрезеры выбрасывают опилки и древесную пыль с большой скоростью, при работе с ними необходимо постоянно носить защитные очки или - еще лучше - защитную маску. Обычные очки не обеспечивают достаточной защиты.
Фрезеры большой мощности при работе издают много шума и могут представлять угрозу для слуха. Кроме того, шум мешает работе и часто вызывает раздражительность и нетерпение. Используйте ушные вкладыши или наушники, чтобы снизить уровень шума до допустимого значения. При этом, однако, важно сохранять способность реагировать на возможные изменения в шуме работающего фрезера и используемого инструмента, поэтому средства защиты не должны полностью отсекать окружающие звуки.
Слишком высокий уровень шума вредит не только Вам. Поэтому все находящиеся в мастерской люди должны надевать средства защиты от шума в то время, пока Вы работаете с фрезером. Чтобы не возникали проблемы с соседями, Ваша мастерская должна иметь достаточную звукоизоляцию.
Вдыхание мелкой пыли и других частиц может вызвать серьезные проблемы с дыханием. Это относится и к любителям, использующим подобные инструменты лишь время от времени. Поэтому всегда надевайте респиратор или защитную маску, когда работаете с фрезером.

 Удаление пыли


Большинство современных фрезеров имеют приспособления для сбора пыли, устанавливаемые над фрезой. К патрубку такого устройства при работе следует подключать шланг пылесоса.
На некоторых приведенных в этом руководстве иллюстрациях устройство сбора пыли снято, чтобы лучше были видны другие части инструмента.
К фрезерным столам или другим неподвижно закрепленным фрезерным устройствам можно подключить промышленный пылесос или даже бытовой пылесос, если он оснащен фильтром тонкой очистки, защищающим двигатель от пыли. Лучшие из этих пылесосов автоматически включаются и выключаются тем же переключателем, что и фрезер. Некоторые устройства пылеудаления имеют автоматику задержки, которая выключает двигатель пылесоса через некоторое время после отключения фрезера.
