Перед тем как перейти к главной теме хотелось бы сказать несколько слов о алюминиевых системах в целом.

За последние 20–30 лет алюминий в виду своих свойств и непрерывному прогрессу методик его обработки (механической, электрохимической, термической) занял лидирующие позиции востребованного сырья на строительном рынке. Изделия из алюминия позволяют инженерам воплотить самые смелые задумки, расширяют спектр возможных как архитектурных, так и инженерно технических решений.

Популярность алюминия и сплавов на его основе связанна с тем что, такие металлы обладают крайне высокой коррозионной стойкостью, а также нельзя исключать, что алюминий очень удобен в процессе повторной переработки.

Главное достоинство алюминия это прочность и долговечность. Именно эти характеристики дают зеленый свет в развитии, и широком использовании таких конструкций и изделий в машиностроительной и строительной отрасли.

Алюминиевый фасад

Различают два основных вида светопрозрчных конструкций с использованием алюминиевых профилей.

1.Холодные алюминиевые конструкции — данный тип конструкции предназначен для помещений в которых сохранение тепла не является важным фактором. Это окна внутри помещений, офисные перегородки, витражи, межкомнатные двери, а также производственные помещения.

2.Теплые алюминиевые системы — данный тип конструкций отличается тем, что имеет термомост. Термомост — это профиль из полиамида или полиуретана который расположен по центру и создает между двумя алюминиевыми профилями воздушную теплоизоляционную камеру или несколько камер. В настоящие время в производстве теплых алюминиевых профилей в основном используется полиамидная термовстака. Основные требования к термовставке –это механическая прочность и устойчивость к высоким температурам так как при покраске профиль подвергается термической обработке около 200–220 ℃

ригельно-стоечная система ALUMARK
Структурное фасадное остекление ALUMARK

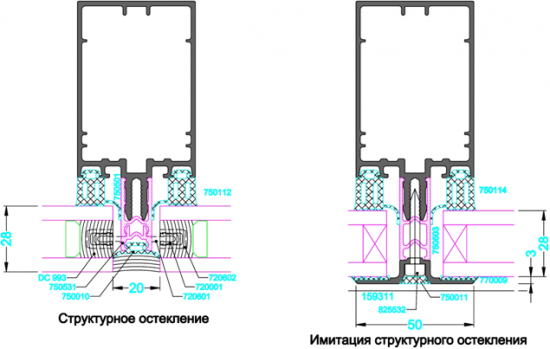

Выполнение структурного и полуструктурного остекления в системе ALUMARK

Способы обработки

При производстве алюминиевого профиля различают несколько способов обработки его поверхности

  1. Порошковое покрытие — производится из полимерных порошков, напыляемых на поверхность изделия, затем изделие подвергают полимеризации при температуре около 200 ℃ в печи полимеризации. После этого профиль охлаждают до полного затвердевания краски.
  2. Декорирование — это способ нанесение порошкового полимерного покрытия, имитирующего фактуры разных строительных материалов (дерево, мрамор,гранит).
  3. Анодирование — электрохимический процесс, при котором на поверхности алюминиевых деталей создается оксидная пленка защищающая профиль от коррозии и имеющая приятный оттенок.

Оксидная пленка является долговечным и прочным материалом, но не всегда даёт столь разнообразные палитры цветов, которые можно получить при порошковой окраске изделий.

Вывод:

  1. Алюминиевые светоарозрачные конструкции системы, это ответвление оконного рынка быстро развивающиеся и прогрессирующие.
  2. Алюминиевые системы позволяют воплотить в жизнь самые смелые архитектурные и дизайнерские решения.
  3. Это прочный и долговечный материал удобный в эксплуотации.

Фасадная алюминиевая система

Алюминиевые системы делятся на основные виды

  1. Оконная
  2. Дверная
  3. Фасадная
  4. Болконная

В дано статье мы рассмотрим фасадные алюминиевые системы с их особенностями и классификацией.

Фасадные алюминиевые системы можно разбить на три основных вида.

  1. Стоечно-ригельный
  2. Структурный
  3. Полуструктурный

Стоечно-ригельные

Стандартная фасадная система в которой используются алюминиевые профиля стоики и ригеля для создания каркаса. От остальных система отличается тем, что монтаж стеклопакета осуществляется путем фиксации его в проеме специальной прижимной планкой. Поверх прижимной планки устанавливается декоративная крышка с видимой шириной от 50 до 80 мм.

Фасад со структурным остеклением

Конструктивно данная система похожа с предыдущей, отличия есть в способе крепления стеклопакетов. При структурном остеклении на лицевой части фасада отсутствуют какие-либо видимые алюминиевые элементы. Что позволяет достичь эффекта сплошной стеклянной поверхности, здание в этом случае имеет современный, стильный вид. При заделке швов между стеклопакетами в структурном остеклении используют специальные герметики, которые выполняют несущие функции, и специально изготовленные стеклопакеты для структурного фасадостроения.

Конструкции с полуструктурным остеклением

Являются промежуточным решением между распространённой классической и структурной архитектурными системами. Здесь применяется структурный герметик, обязательно специальные стеклопакеты и специальные прижимные планки. Создается вид структурного остекления, но при этом прижим стеклопакета осуществляется прижимной планкой 3 мм.

Способы крепления к элементам здания

  1. Самонесущая система — фасадная конструкция крепится вертикальными стойками к плитам перекрытия. Горизонтальные ригели в данном случае выполняют роль элементов, передающих вес самого стеклопакета. Система очень проста, и требует, конечно, наружного монтажа. В связи с тем, что установка стеклопакетов производится снаружи, обязательны для монтажа леса, или другие навесные монтажные приспособления , такие например как люльки.
  2. Встраиваемая в здание система, это конструкция от самого пола одного этажа до плиты перекрытия второго этажа. При данном методе крепления торцы перекрытий являются проводниками холода во внутрь помещения рекомендуется их декорировать и обязательно теплоизолировать.
  3. Система с дополнительным каркасом - используется в случае необходимости перекрытия больших пролетов, под алюминивый фасад устанавливается металлический каркас.

С экономической точки зрения повышать несущую способность конструкции путем увеличения сечения алюминиевой стойки не всегда выгодно. В данной ситуаций производится монтаж стального каркаса, дабы уменьшить пролет между стойками, и уже на готовую, металлическую подконструкцию монтируется фасадная система.

Максимальные размеры пролетов, применяемых при монтаже алюминиевых систем, определяются расчетом.

На данных фотографиях представлены яркие примеры того какие конфигурации и образы зданий можно получить при фасадном остеклении, с помощью алюминиевых систем. На сегодняшний день это решения наружной отделки здания является самым популярным и многообразным позволяющим раскрыть любой архитектурный замысел.

Примечание

Использованы материалы.
