Неэнергоэффективное искривление рамы оконного блока

Материал из ВикиПро: Отраслевая энциклопедия. Окна, двери, мебеля
Перейти к: навигация, поиск
Мне нравится
1

В статье Энергоэффективность не в ущерб комфорту было показано, что для обеспечения комфортных условий проживания человека в жилом помещении должны быть обеспечены оптимальные параметры - в первую очередь, такие как температура воздуха, относительная влажность воздуха, скорость движения воздуха в комнате, естественная освещенность жилой комнаты и допустимый уровень проникающего шума. Такие значения указанных параметров микроклимата в жилом помещении возможно обеспечить только в случае соблюдения требований следующих нормативных документов в процессах изготовления и установки оконного блока — ГОСТ 23166 Блоки оконные Общие технические условия, ГОСТ 24699 Блоки оконные деревянные со стеклами и стеклопакетами. Технические условия, ГОСТ 30674 Блоки оконные из поливинилхлоридных профилей Технические условия, ГОСТ 30971 Швы монтажные узлов примыканий оконных блоков к стеновым проемам Общие технические условия, ГОСТ Р 52749 Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Практика показывает, что не все производители и установщики окон соблюдают эти нормы и допускают отклонения от них.

В статьях Каким должен быть энергоэффективный монтажный шов окна?, Каким не должен быть нижний узел примыкания окна со стеновым проемом? проводился подробный анализ часто встречающихся "неэнергоэффективных" дефектов монтажа окон. Но приведенные там неприятные огрехи работы монтажников не исчерпывают такой список. Еще одним из дефектов монтажа является деформация (искривление) оконной рамы, а также заклинивание створки оконного блока.

Как это обнаружить

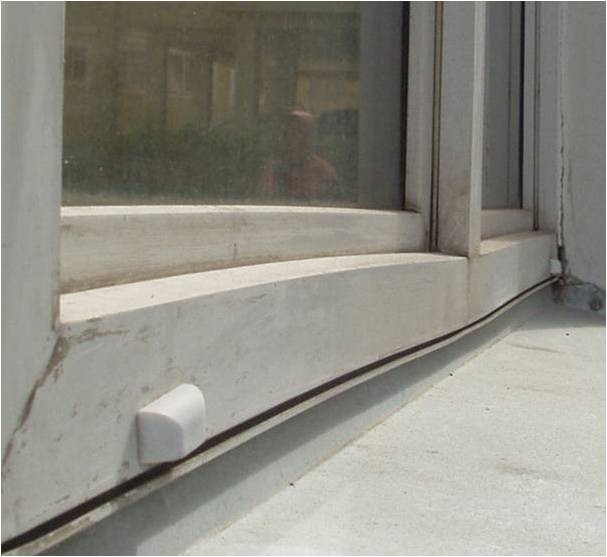

Судя по фотографии, данный дефект обнаруживается невооруженным взглядом.

Вначале появляется незначительная деформация рамы, затем она усугубляется и приводит к заклиниванию створки оконного блока.

Последствия дефекта

При значительной деформации коробки в зимний период оконный блок перестает выполнять свою функцию – створку невозможно открыть или закрыть, появляется продувание холодного воздуха между неплотно прилегающей створкой и рамой, что приводит к понижению температуры воздуха в помещении и появлению сквозняков. Кроме того, говорить об эстетическом внешнем виде окна в данном случае не приходится.


Причины деформации коробки окна

Возможные причины недопустимой деформации коробки оконного блока заключаются в следующем:

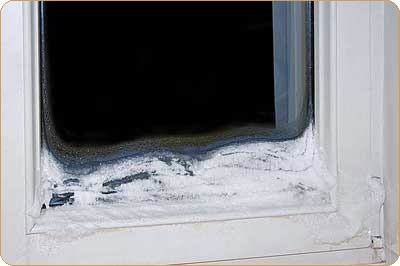

  • Замерзание пены монтажного шва после монтажа окна в зимнее время (при температуре наружного воздуха -15 градусов Цельсия и ниже) в помещении, в котором не была обеспечена должная температура воздуха и стенового проема, с последующим расширением пены весной


При монтаже в условиях низкой температуры воздуха и стенового проема для полимеризации пены не хватает влаги, содержащейся в воздухе (влага вымерзает). Поэтому пена замерзает сразу после нанесения, а весной после повышения температуры окружающего воздуха и появления в нем достаточного количества влаги монтажная пена начинает полимеризоваться с последующим расширением (так называемое вторичное расширение). Следствием расширения пены является деформация оконной коробки.

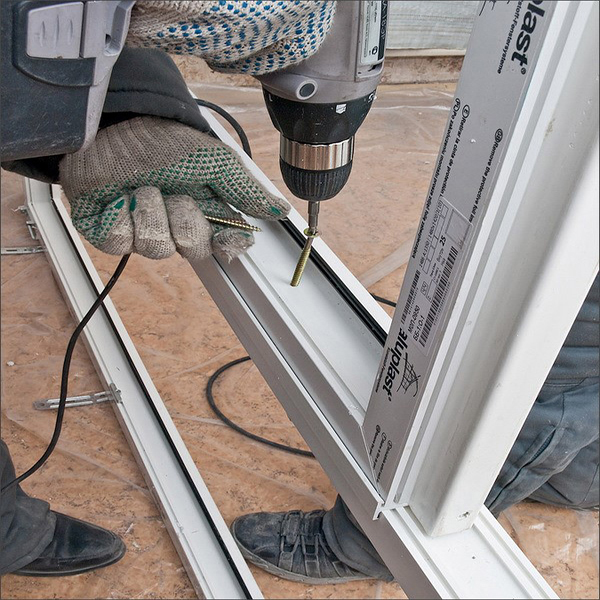

  • Недостаточное количество точек крепежа оконного блока


В зимний период наружняя часть (рама, створка) оконного блока охлаждается до температуры атмосферного воздуха и стремиться уменьшить свои линейные размеры ("сжаться"), а внутренняя более нагретая часть оконного блока – соответственно расшириться. В результате коробка и створка оконного блока находятся под напряжением скручивания (говорят, что они "скручиваются").

Если количество крепежных элементов по периметру не соответствует нормируемому, то в результате такого "скручивания" остается недопустимое искривление коробки.

Способы недопущения дефекта

Единственный и самый верный способ избежать указанных дефектов – соблюдать технологию установки оконных блоков в части температуры наружного воздуха, при которой допустим зимний монтаж, а также установки необходимого количества крепежных элементов.

  1. Согласно ГОСТ 30971 "Перед устройством монтажных швов поверхности оконных проемов и монтируемых конструкций должны быть очищены от пыли, грязи и масляных пятен, а в зимних условиях - от снега, льда, инея с последующим прогревом поверхности"
  2. Монтаж с использованием летней монтажной пены проводится, как правило, при температуре окружающего воздуха не ниже + 5 градусов Цельсия, зимней монтажной пены –при температуре до -10 (-15) градусов Цельсия. В условиях зимнего монтажа должен быть проведен комплекс подготовительных работ – очистка проема от снега, наледи, изморози, а также прогрев поверхности оконного проема и оконного блока до требуемой температуры.

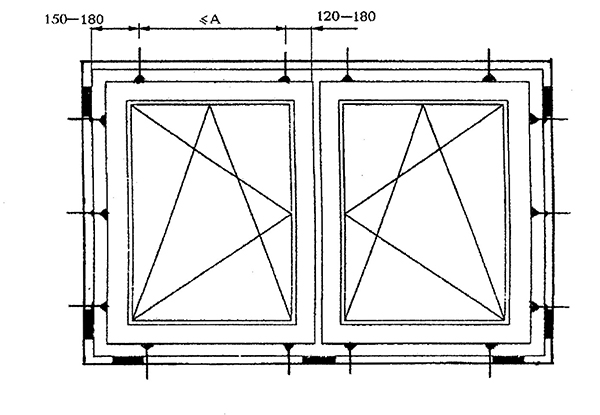

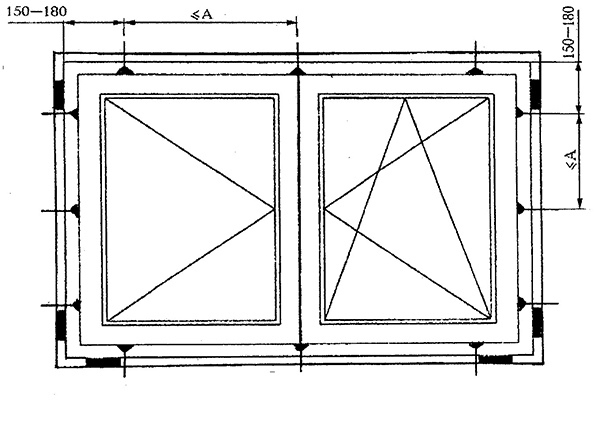

  3. Следует выдерживать минимальные расстояния (на рис. ниже обозначены А) между крепежными элементами окна (по периметру), которые не должны превышать:
  • для оконных коробок из древесины - 800 мм;
  • для коробок из алюминиевых сплавов и профилей ПВХ белого цвета - 700 мм;
  • для коробок из цветных профилей ПВХ - 600 мм;
  • расстояния от внутреннего угла коробки оконного блока до крепежного элемента — (150-180) мм, а расстояние от импостного соединения до крепежного элемента — (120-180) мм.
