Алюминиевая профильная система Provedal (Проведал) серий 640 и 400 была разработана компанией Provedal S.A. в конце 80-х годов ХХ века. Штаб-квартира компании Provedal S.A. была основана в 1987г. и в настоящий момент находится в г.Барселона в Испании. В России данная система появилась в конце 90-х годов ХХ века.

В России профиль Проведал из-за высокой теплопроводности нашел применение преимущественно для остекления балконов и лоджий. На сегодняшний день система Проведал является лидером на рынке балконного остекления в России. Не смотря на то, что в последние годы начали появляться новые системы остекления – практически все они являются аналогами либо сделаны на основе Проведал.

Система Проведал предназначена для изготовления сдвижных (серии С640), поворотных (серия P400), поворотно-откидных (серия P400) и глухих (серии С640и P400) конструкций основной функцией которых является защита от воздействия внешних негативных факторов (ветер, осадки, пыль, в меньшей степени шум).

Система состоит из экструдированных профилей из сплава алюминия 6063 или АД31, окрашиваемых методом электростатического напыления. Длина хлыста может варьироваться до 6,8 м в зависимости от производителя.

Система Проведал представляется двумя сериями: параллельно-сдвижная (С640) и распашная (P400) и включает большое количество конструктивных элементов, способных решить любую монтажную задачу.

Ниже рассмотрим более подробно обе системы.

Серия C640

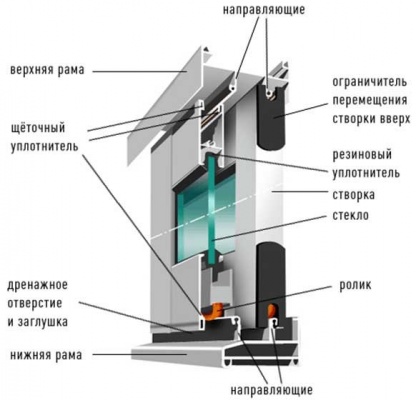

Система Проведал серии С640 состоит из следующих элементов: рама верх, рама низ, рама бок, створка боковая, створка центр, створка горизонтальная, стыковочный профиль (см. рисунок 1).

Рисунок 1

Рисунок 1

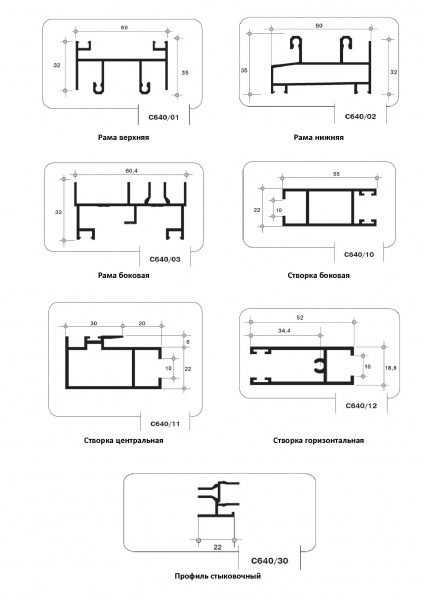

Сечения сновных профилей приведены на рисунке 2.

Рисунок 2 Рисунок 3
Рисунок 2Рисунок 3


Рама верх и рама низ имеют направляющие, по которым движутся створки. Наиболее распространенный вариант – это две направляющие (см. рисунок 2), но есть и три (см. рисунок 3). На рамы с тремя направляющими используются другие артикулы створок отличные от стандартных (см. рисунок 3).

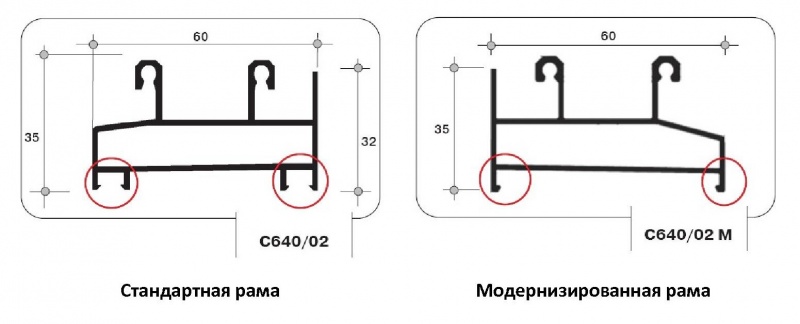

C момента первого появления в России профили системы Проведал С640 под воздействием конкурентной борьбы между различными производителями претерпели ряд изменений в сторону их утоньшения и соответственно удешевления. Вместо обычной серии стали появляться различные облегченные (модернизированные) серии. Основным отличием облегченных серий от обычной серии является отсутствие дополнительных ребер жесткости, а также утоньшение части элементов (см. рисунок 4). Данные изменения приводят к снижению цены, но в то же время ухудшают физико-механические свойства, как отдельных профилей, так и конструкции в целом.


Рисунок 4

Рисунок 4


В зависимости от размеров конструкции, а также требований Клиентов количество створок в конструкции может быть от 2 до 6. Пример конструкции см. рисунок 5.


Рисунок 5

Рисунок 5


Краткое описание применяемой фурнитуры и уплотнителей можно найти по ссылке в статье "Виды открывания лоджии (балкона) при "холодном" и "теплом" остеклении" или "Комплектующие для раздвижной балконной системы".
Обработку профилей и технологию сборки конструкции можно найти в каталоге по ссылке "Каталог комплектующих и профилей для балконного остекления" или в видеороликах:
- "Обработка алюминиевого профиля серии С640";
- "Сборка створки для раздвижного окна серии С640";
- "Сборка рамы раздвижного окна серии С640";
- "Установка створки в раму раздвижного окна серии С640".

Серия P400

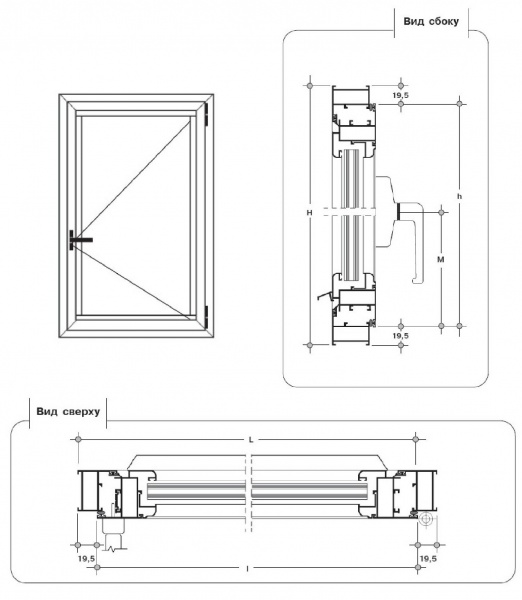

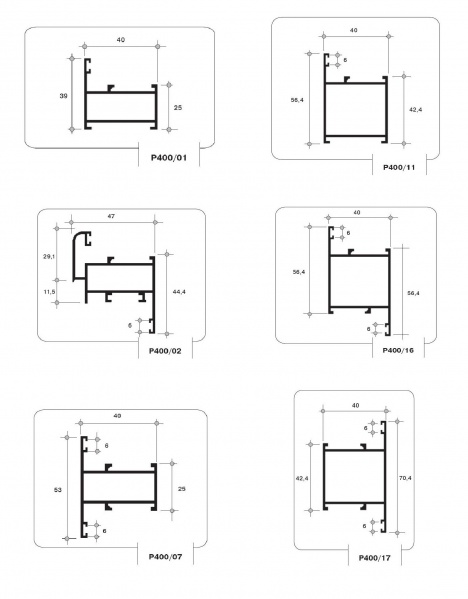

Система Проведал серии P400 предназначена для изготовления поворотных, откидных, поворотно-откидных и глухих конструкций. Типовая конструкция состоит из следующих элементов: рама (P400/01 или P400/11) и створка (P400/02; P400/07; P400/16; P400/17) см. рисунок 6. Пример поворотной конструкции на рисунке 7.


Рисунок 6 Рисунок 7
Рисунок 6Рисунок 7


Диапазон заполнений от 4мм до 27мм. Краткое описание применяемой фурнитуры и уплотнителей можно найти по ссылке в статье "Виды открывания лоджии (балкона) при "холодном" и "теплом" остеклении" или "Комплектующие для распашной балконной системы".
Обработку профилей и технологию сборки конструкции можно найти в каталоге по ссылке "Каталог комплектующих и профилей для балконного остекления".

Дополнительные элементы

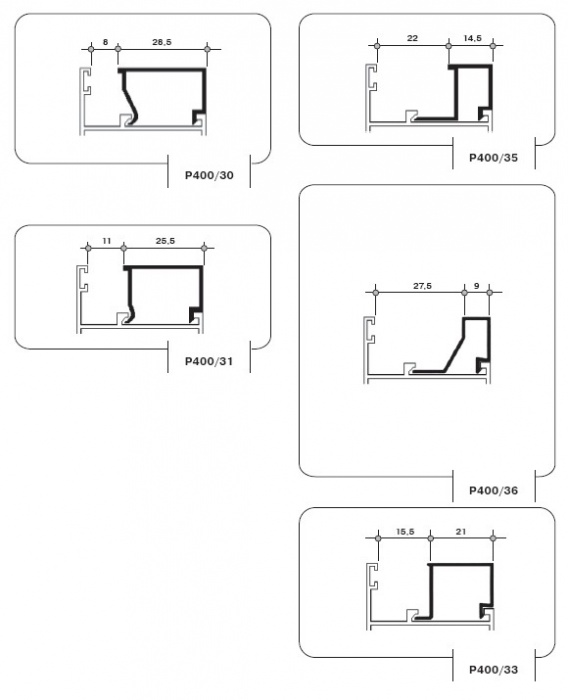

Для обеспечения широкого диапазона толщин заполнений в системе Проведал предусмотрен набор штапиков (см. рисунок 8).

Рисунок 8

Рисунок 8

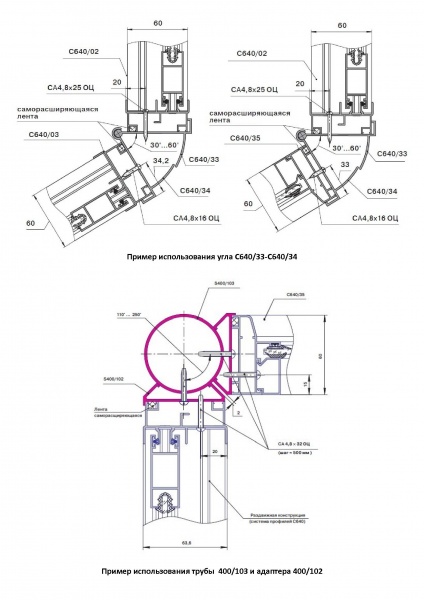

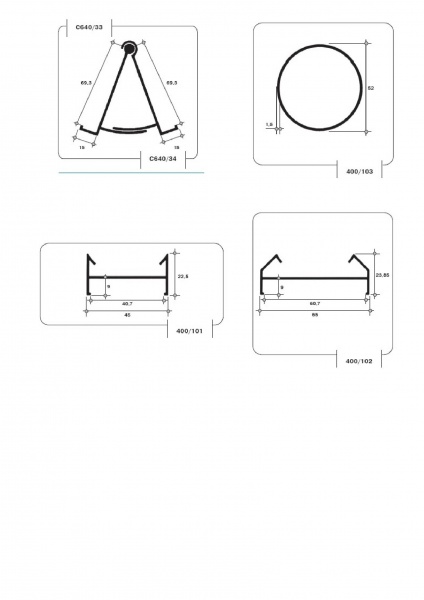

Для решения широкого спектра конструктивных задач по изготовлению конструкций различной конфигурации в системе предусмотрен ряд вспомогательных профилей. Для выполнения угловых переходов (в плане) под углом отличным от 90град. применяются: угол «папа-мама» С640/34, соединение «труба-адаптер» (см. рисунок 9). Примеры применения данных дополнительных профилей приведены на рисунке 10.

Рисунок 9 Рисунок 10
Рисунок 9Рисунок 10

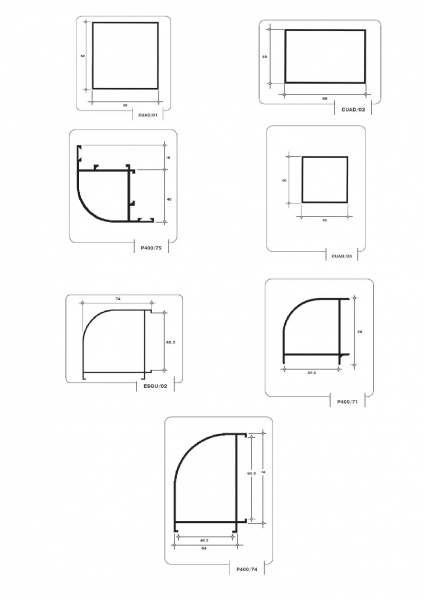

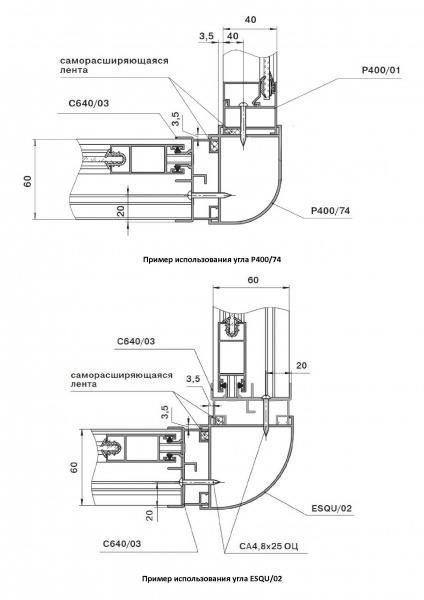

Для выполнения угловых переходов под углом 90град. применяются: трубы прямоугольного сечения CUAD/01, CUAD/02, CUAD/03, а также трубы со скругленным углом: ESQU/02, P400/71, P400/74, P400/75 (Рисунок 11). Примеры применения данных дополнительных профилей приведены на рисунке 12.


Рисунок 11 Рисунок 12
Рисунок 11Рисунок 12

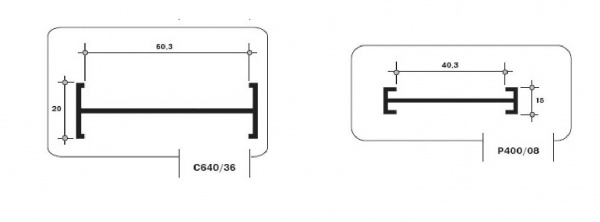

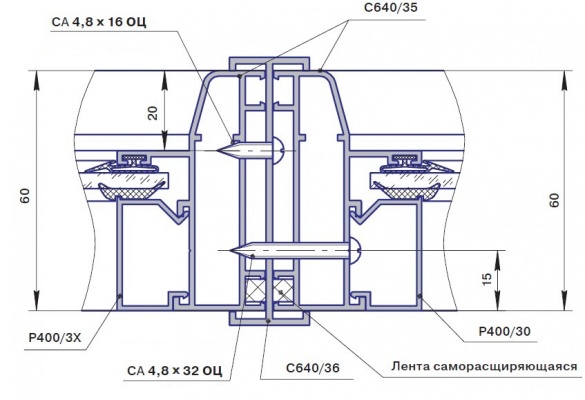

Для выполнения соединений в стык применяются двутавры С640/36 и P400/04 (см. рисунок 13).


Рисунок 13

Рисунок 13


Примеры применения данных дополнительных профилей приведены на рисунке 14.


Рисунок 14

Рисунок 14


Наиболее полный перечень дополнительных профилей, а также схемы их применения в конструкции можно найти в каталоге по ссылке "Каталог комплектующих и профилей для балконного остекления".

Преимущества и недостатки алюминиевой профильной системы Проведал можно найти в статье "Виды открывания лоджии (балкона) при "холодном" и "теплом" остеклении".

Использование системы Проведал достаточно ограничено не только из-за низких теплотехнических показателей, но и физико-механических показателей, поэтому при использовании требуется тщательно проверять конструкции на соответствие нормативным документам РФ.
